MasterSCADA 4D имеет набор элементов, соответствующий модулям ввода-вывода компании ОВЕН, работающих по протоколу Modbus TCP. MasterSCADA 4D поддерживает основные функции этих модулей.
Каждый элемент, соответствующий модулю ввода-вывода, имеет выход Отказ. Количество каналов каждого из этих элементов соответствует количеству входов и выходов реального устройства, а также его назначению.
MasterSCADA 4D поддерживает следующие модули ввода-вывода компании ОВЕН, работающие по протоколу Modbus TCP:
Название |
Описание |
Модуль аналогового ввода, предназначенный для измерения и преобразования температуры, а также других физических величин (давления, влажности, расхода, уровня и т. п.) в единицах измерения физической величины или в процентах от максимального значения диапазона измерений |
|
Модуль аналогового ввода, предназначенный для измерений напряжения и силы постоянного тока и преобразований измеренных значений в цифровой сигнал |
|
Модуль аналогового вывода, предназначенный для подключения исполнительных устройств на объектах автоматизации |
|
Модуль ввода, предназначенный для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet к устройствам |
|
Модуль ввода, предназначенный для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet к устройствам |
|
Модуль дискретного ввода, предназначенный для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet к устройствам. В модуле реализовано 32 дискретных входа, предназначенных для подключения контактных датчиков, транзисторных ключей n-p-n типа, транзисторных ключей p-n-p типа |
|
Модуль дискретного ввода, предназначенный для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet к устройствам. В модуле реализовано 32 дискретных входа, предназначенных для подключения сигналов типа сухой контакт, транзисторных ключей n-p-n типа |
|
Модуль ввода, предназначенный для сбора данных на объектах автоматизации и передачи этих данных к управляющим устройствам |
|
Модуль дискретного ввода-вывода, предназначенный для сбора данных и подключения исполнительных устройств на объектах автоматизации. Модуль имеет: 6 дискретных входов типа сухой контакт; 8 дискретных выходов (реле) |
|
Модуль дискретного ввода-вывода, предназначенный для сбора данных и подключения исполнительных устройств на объектах автоматизации. Модуль имеет: 12 дискретных входов; 4 дискретных выхода (реле) |
|
Модуль дискретного ввода-вывода, предназначенный для сбора данных и подключения исполнительных устройств на объектах автоматизации. Модуль имеет: 6 дискретных входов типа сухой контакт; 8 дискретных выходов (реле). Дискретные выходы имеют функцию контроля обрыва нагрузки |
|
Модуль дискретного ввода-вывода, предназначенный для сбора данных и подключения исполнительных устройств на объектах автоматизации. Модуль имеет: 12 дискретных входов; 4 дискретных выхода (реле). Дискретные выходы имеют функцию контроля обрыва нагрузки |
|
Модуль дискретного вывода, для управления исполнительными устройствами на объектах автоматизации. В модуле реализовано 8 дискретных выходов типа реле |
|
Модуль дискретного вывода, для управления исполнительными устройствами на объектах автоматизации. В модуле реализовано 16 дискретных выходов типа реле |
|
Модуль дискретного вывода, для управления исполнительными устройствами на объектах автоматизации. В модуле реализовано 24 дискретных выхода типа реле |
|
Модуль дискретного вывода, для управления исполнительными устройствами на объектах автоматизации. В модуле реализовано 16 дискретных выходов типа транзисторный ключ |
|
Модуль дискретного вывода, для управления исполнительными устройствами на объектах автоматизации. В модуле реализовано 24 дискретных выхода типа транзисторный ключ |
|
Модуль дискретного вывода, для управления исполнительными устройствами на объектах автоматизации. В модуле реализовано 24 дискретных выхода типа транзисторный ключ |
|
Модуль предназначен для сбора данных параметров электросети и подключения исполнительных устройств на объектах автоматизации |
|
Модуль аналогового вывода, предназначенный для подключения исполнительных устройств на объектах автоматизации |
Важно! MasterSCADA 4D поддерживает наиболее востребованные модули ввода-вывода производства компании ОВЕН, работающие по протоколу Modbus TCP. Если Вы не нашли необходимый модуль в списке, то обратитесь в техническую поддержку.

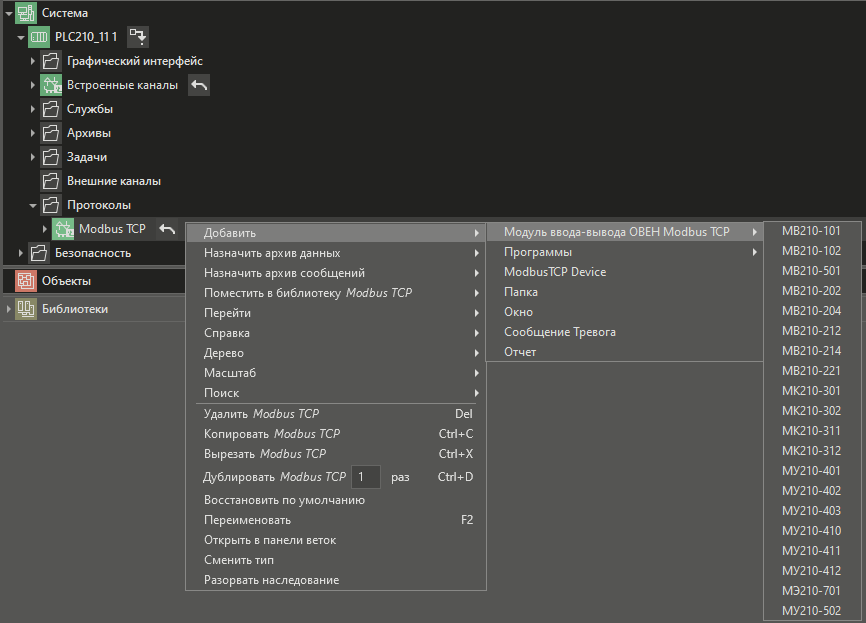

После добавления элемента, соответствующего модулю ввода-вывода компании ОВЕН в проект, необходимо настроить его панель свойств. Настройки выбираются согласно документации, поставляемой с оборудованием.

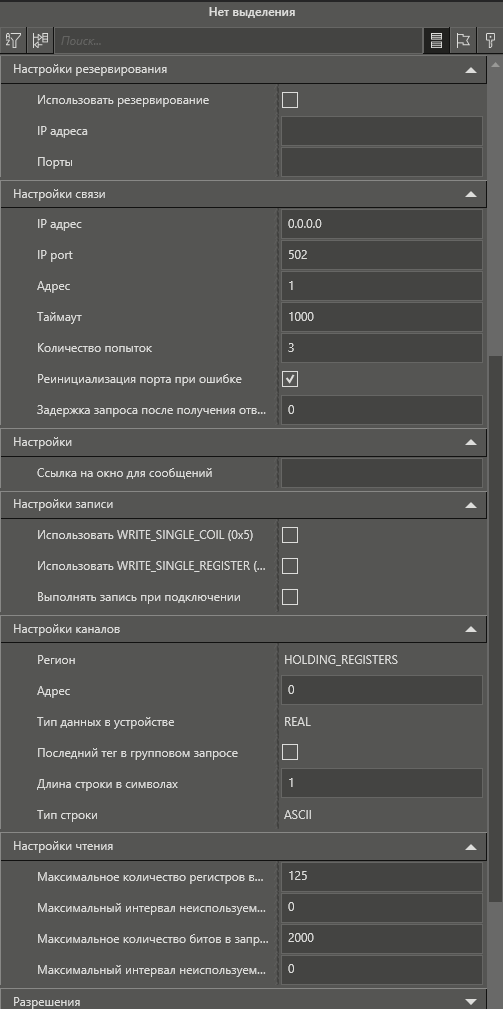

Основные настройки модулей:
Описание свойств протокола смотрите в основной справочной информации MasterSCADA 4D.
