МК210-302 - модуль дискретного ввода-вывода, предназначенный для сбора данных и подключения исполнительных устройств на объектах автоматизации.

Модуль имеет: 12 дискретных входов; 4 дискретных выхода (реле).

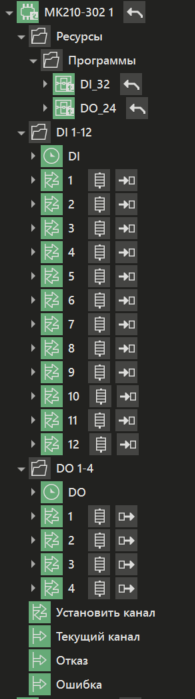

Вид модуля в дереве системы:

MK210-302

Содержит две группы каналов и параметров DI 1-12, DO 1-4 и две программы DO_24, DI_32.

Описание групп каналов модуля:

Название

Назначение

DI 1-12

Группа содержит:

•Входной канал DI - состояние дискретных входов DI1–DI12 модуля, битовая маска. Тип значения - SYSTEM_DWORD_PARAM. Возможные значения: 0...4095. Канал имеет адрес регистра в протоколе Modbus 51.

•Параметры 1...12 - отображают значения дискретных входов DI1–DI12 модуля соответственно. Тип значения - SYSTEM_BOOL_PARAM. При помощи встроенной в модуль программы DI_32 входное значение канала DI распаковывается в 12 отдельных дискретных сигналов, а также распространяет общие метку времени и признак качества на все параметры.

DO 1-4

Группа содержит:

•Выходной канал DO - битовая маска установки состояния выходов DO1-DO4. Тип значения - SYSTEM_DWORD_PARAM. Возможные значения: 0…15. Канал имеет адрес регистра в протоколе Modbus 470.

•Параметры1...4 - значения дискретных выходов DO1–DO4 модуля соответственно. Тип значения - SYSTEM_BOOL_PARAM. При помощи встроенной в модуль программы DO_24 дискретные сигналы объединяются в одно значение (битовую маску) и передаются в выходной канал DO с обработкой метки времени и признака качества сигнала.
