Опрос ПЛК ОВЕН производится через специализированные протоколы:
•PLC210Protocol - для опроса узлов PLC210_01, PLC210_02, PLC210_03, PLC200_01, PLC200_02, PLC200_03;
•PLC210RKProtocol - для опроса узлов PLC210_11, PLC210_12, PLC210_13, PLC210_14.
Опрос контроллеров происходит по данным протоколам по умолчанию. В дереве системы протоколам соответствует элемент Встроенные каналы (System):
Специфических настроек у протоколов нет.
По умолчанию в группу Встроенные каналы (System) включены модули, уникальные для каждого узла:
Также подключение к контроллеру можно произвести при помощи специализированных модулей ввода-вывода:
Свойства модулей ввода-вывода и каналов
Модули отличаются набором настроек и структурой каналов, но при этом имеют и одинаковые настройки и каналы.

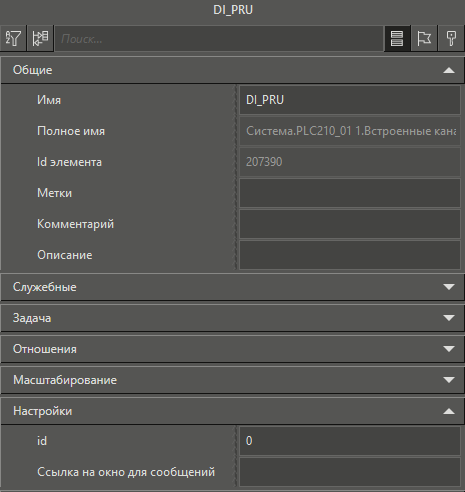

Свойства модуля задаются в панели свойств модуля ввода/вывода:
Общие свойства модулей ввода-вывода из раздела Настройки:
Название |
Описание |
|---|---|
id |
Задается id модуля. |
Каналы, также как и модули, имеют одинаковые свойства.

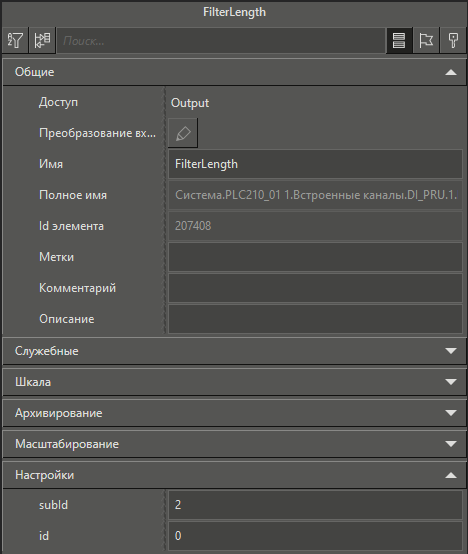

Свойства канала задаются в панели свойств канала:
Общие свойства модулей ввода-вывода и каналов из раздела Настройки:
Название |
Описание |
|---|---|
id |
Задается id встроенного канала. В случае с группами быстрых входов и выходов - задается номер подгруппы каналов. Нумерация начинается с нуля. |
subId |
Свойство относится только к каналам быстрых входов и выходов, разбитые на подгруппы. Определяет id канала в подгруппе. Нумерация начинается с 0. |
Информация о состоянии связи
Для получения информации о состоянии связи используются параметры Отказ и Ошибка протоколов в группе Встроенные каналы:
Параметр Отказ имеет тип значения BOOL. Если параметр принимает состояние TRUE, то это значит, что исполнительная система не может установить связь по протоколу.
Параметр Ошибка имеет тип значения STRING. Если у исполнительной системы нет связи со всеми модулями ввода/вывода, то параметр принимает значение No connection.
