MasterSCADA 4D имеет набор элементов, соответствующий модулям ввода-вывода компании ОВЕН, работающих по протоколу Modbus RTU. MasterSCADA 4D поддерживает основные функции этих модулей.

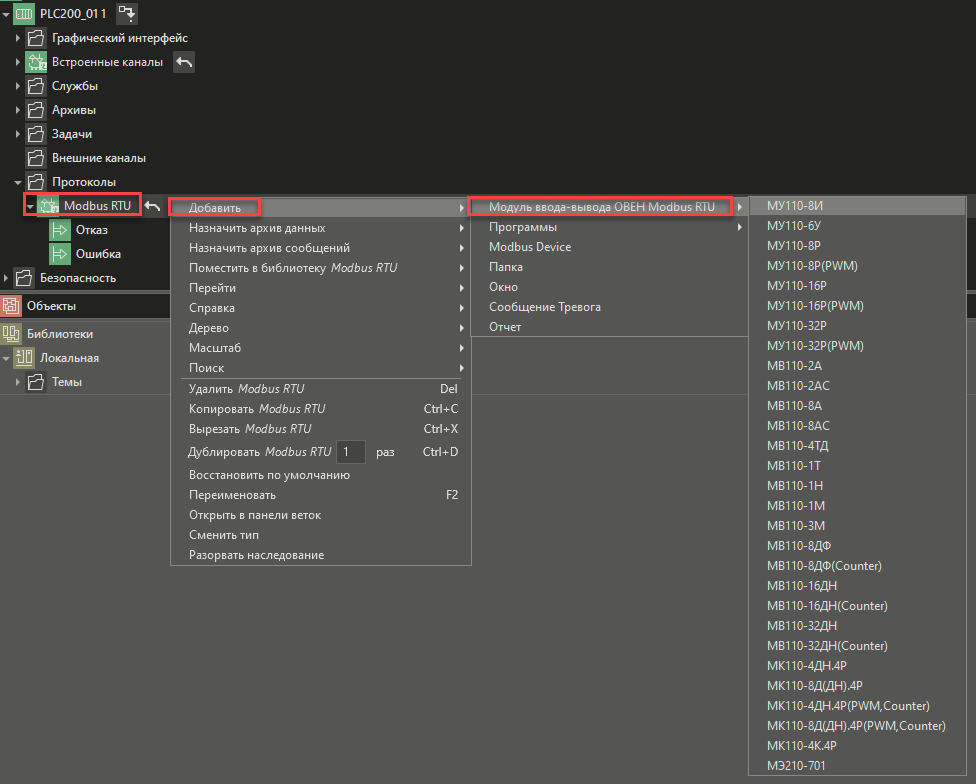

Для добавления модулей нужно использовать контекстное меню протокола Modbus RTU:
Каждый элемент, соответствующий модулю ввода-вывода, имеет выход Отказ. Количество каналов каждого из этих элементов соответствует количеству входов и выходов реального устройства, а также его назначению.
MasterSCADA 4D поддерживает следующие модули ввода-вывода компании ОВЕН, работающие по протоколу Modbus RTU:
Название модуля |
Описание |
Модуль аналогового вывода, предназначенный для преобразования цифровых сигналов, передаваемых по сети RS485, в аналоговые сигналы диапазоном от 4 до 20 мА. |
|
Модуль аналогового вывода, предназначенный для преобразования цифровых сигналов, передаваемых по сети RS485, в аналоговые сигналы диапазоном от 0 до 10 В. |
|
Модуль дискретного вывода, предназначенный для управления по сигналам из сети RS-485 встроенными дискретными каналами |
|
Модуль дискретного вывода, предназначенный для управления по сигналам из сети RS-485 встроенными дискретными каналами. Каналы могут работать в режиме ШИМ |
|
Модуль дискретного вывода, предназначенный для управления по сигналам из сети RS-485 встроенными дискретными каналами |
|
Модуль дискретного вывода, предназначенный для управления по сигналам из сети RS-485 встроенными дискретными каналами. Каналы могут работать в режиме ШИМ |
|
Модуль дискретного вывода, предназначенный для управления по сигналам из сети RS-485 встроенными дискретными каналами |
|
Модуль дискретного вывода, предназначенный для управления по сигналам из сети RS-485 встроенными дискретными каналами. Каналы могут работать в режиме ШИМ |
|
Модуль аналогового ввода, предназначенный для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485 |
|
Модуль аналогового ввода, предназначенный для преобразования аналоговых сигналов постоянного тока и напряжения в цифровой код и передачи результатов измерений в сеть RS-485. Прибор может работать в следующих режимах: измерение тока в диапазоне от 4 до 20 мА, измерение тока в диапазоне от 0 до 20 мА, измерение тока в диапазоне от 0 до 5 мА, измерение напряжения в диапазоне от 0 до 10 В. |
|
Модуль аналогового ввода, предназначенный для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485 |
|
Модуль аналогового ввода, предназначенный для преобразования аналоговых сигналов постоянного тока и напряжения в цифровой код и передачи результатов измерений в сеть RS-485. Прибор может работать в следующих режимах: измерение тока в диапазоне от 4 до 20 мА, измерение тока в диапазоне от 0 до 20 мА, измерение тока в диапазоне от 0 до 5 мА, измерение напряжения в диапазоне от 0 до 10 В. |
|
Модуль аналогового ввода, предназначенный для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485 |
|
Модуль аналогового ввода, предназначенный для измерения тока в однофазных сетях |
|
Модуль аналогового ввода, предназначенный для измерения напряжения и частоты в однофазных сетях |
|
Модуль аналогового ввода, предназначенный для измерения параметров однофазной электрической сети, таких как напряжение, ток, частота, полная, активная и реактивная мощности и коэффициент мощности (cosφ) |
|
Модуль аналогового ввода, предназначенный для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях и передачи результатов измерений в сеть RS-485 |
|
Модуль дискретного ввода, предназначенный для сбора данных со встроенных входов с последующей передачей их в сеть RS-485 |
|
Модуль дискретного ввода, предназначенный для сбора данных со встроенных входов с последующей передачей их в сеть RS-485 |
|
Модуль дискретного ввода, предназначенный для сбора данных со встроенных дискретных входов с передачей их в сеть RS485 |
|
Модуль дискретного ввода, предназначенный для сбора данных со встроенных дискретных входов с передачей их в сеть RS485 |
|
Модуль дискретного ввода, предназначенный для сбора данных со встроенных дискретных входов с передачей их в сеть RS485 |
|
Модуль дискретного ввода, предназначенный для сбора данных со встроенных дискретных входов с передачей их в сеть RS485 |
|
Модуль дискретного ввода/вывода, предназначенный для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными каналами, используемыми для подключения исполнительных механизмов с дискретным управлением, по сигналам из сети RS-485 или в зависимости от состояния дискретных входов |
|
Модуль дискретного ввода/вывода, предназначенный для сбора данных со встроенных входов с последующей передачей их в сеть RS-485 и подключения исполнительных устройств на объектах автоматизации |
|
Модуль дискретного ввода/вывода, предназначенный для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными каналами, используемыми для подключения исполнительных механизмов с дискретным управлением, по сигналам из сети RS-485 или в зависимости от состояния дискретных входов. Дискретные выходы могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц. |
|
Модуль дискретного ввода/вывода, предназначенный сбора данных со встроенных входов с последующей передачей их в сеть RS-485 и подключения исполнительных устройств на объектах автоматизации. В модуле реализовано 8 дискретных входов и 8 дискретных выхода. Дискретные выходы могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц. |
|
Прибор контроля уровня жидкости. Прибор предназначен для автоматизации технологических процессов, связанных с контролем уровня жидкости в различного рода резервуарах, накопительных емкостях, отстойниках и т.п. |
|
Модуль предназначен для сбора данных параметров электросети. Содержит 8 дискретных входов и 2 дискретных выхода |
Важно! MasterSCADA 4D поддерживает наиболее востребованные модули ввода-вывода производства компании ОВЕН, работающие по протоколу Modbus RTU. Если Вы не нашли необходимый модуль в списке, то обратитесь в техническую поддержку.

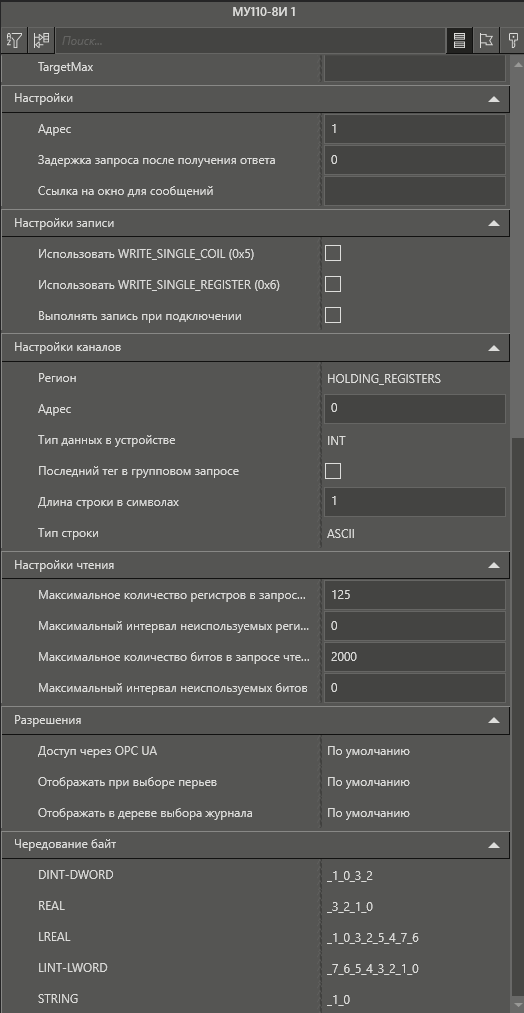

После добавления элемента, соответствующего модулю ввода-вывода компании ОВЕН в проект, необходимо настроить его панель свойств. Настройки выбираются согласно документации, поставляемой с оборудованием.
Основные настройки модулей:
Описание свойств протокола смотрите в основной справочной информации MasterSCADA 4D.
