МВ110-1М - модуль аналогового ввода, предназначенный для измерения параметров однофазной электрической сети, таких как напряжение, ток, частота, полная, активная и реактивная мощности и коэффициент мощности (cosφ).

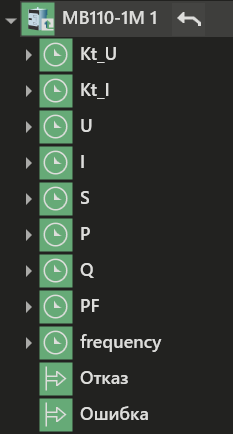

Вид модуля в дереве системы:
Описание каналов модуля:
Название |
Доступ |
Тип значения |
Назначение |
Kt_U |
Input |
UINT |
Значение коэффициента трансформации напряжения с плавающей точкой. Адреса регистров в протоколе Modbus - 45, 46 |
Kt_I |
Input |
UINT |
Значение коэффициента трансформации тока по входам с плавающей точкой. Адреса регистров в протоколе Modbus - 47, 48 |
U |
Input |
UINT |
Значение измеренного напряжения с плавающей точкой. Адреса регистров в протоколе Modbus - 49, 50 |
I |
Input |
UINT |
Значение измеренного тока с плавающей точкой. Адреса регистров в протоколе Modbus - 51, 52 |
S |
Input |
UINT |
Значение измеренной полной мощности с плавающей точкой. Адреса регистров в протоколе Modbus - 53, 54 |
P |
Input |
UINT |
Значение измеренной активной мощности с плавающей точкой. Адреса регистров в протоколе Modbus - 55, 56 |
Q |
Input |
UINT |
Значение измеренной реактивной мощности с плавающей точкой. Адреса регистров в протоколе Modbus - 57, 58 |
PF |
Input |
UINT |
Значение измеренного коэффициента мощности с плавающей точкой. Адреса регистров в протоколе Modbus - 59, 60 |
frequency |
Input |
UINT |
Значение измеренной частоты сети с плавающей точкой. Адреса регистров в протоколе Modbus - 61, 62 |
