МВ110-3М - модуль аналогового ввода, предназначенный для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях и передачи результатов измерений в сеть RS-485.

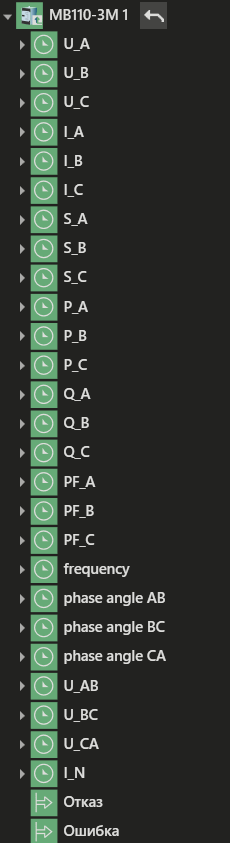

Вид модуля в дереве системы:
Описание каналов модуля:
Название |
Доступ |
Тип значения |
Назначение |
U_A |
Input |
UINT |
Значение измеренного напряжения по входу A. Адреса регистров в протоколе Modbus - 80, 81 |
U_B |
Input |
UINT |
Значение измеренного напряжения по входу B. Адреса регистров в протоколе Modbus - 82, 83 |
U_C |
Input |
UINT |
Значение измеренного напряжения по входу C. Адреса регистров в протоколе Modbus - 84, 85 |
I_A |
Input |
UINT |
Значение измеренного тока по входу A. Адреса регистров в протоколе Modbus - 86, 87 |
I_B |
Input |
UINT |
Значение измеренного тока по входу B. Адреса регистров в протоколе Modbus - 88, 89 |
I_C |
Input |
UINT |
Значение измеренного тока по входу C. Адреса регистров в протоколе Modbus - 90, 91 |
S_A |
Input |
UINT |
Значение измеренной полной мощности по входу A. Адреса регистров в протоколе Modbus - 92, 93 |
S_B |
Input |
UINT |
Значение измеренной полной мощности по входу B. Адреса регистров в протоколе Modbus - 94, 95 |
S_C |
Input |
UINT |
Значение измеренной полной мощности по входу C. Адреса регистров в протоколе Modbus - 96, 97 |
P_A |
Input |
UINT |
Значение измеренной активной мощности по входу A. Адреса регистров в протоколе Modbus - 98, 99 |
P_B |
Input |
UINT |
Значение измеренной активной мощности по входу B. Адреса регистров в протоколе Modbus - 100, 101 |
P_C |
Input |
UINT |
Значение измеренной активной мощности по входу C. Адреса регистров в протоколе Modbus - 102, 103 |
Q_A |
Input |
UINT |
Значение измеренной реактивной мощности по входу A. Адреса регистров в протоколе Modbus - 104, 105 |
Q_B |
Input |
UINT |
Значение измеренной реактивной мощности по входу B. Адреса регистров в протоколе Modbus - 106, 107 |
Q_C |
Input |
UINT |
Значение измеренной реактивной мощности по входу C. Адреса регистров в протоколе Modbus - 108, 109 |
PF_A |
Input |
UINT |
Значение измеренного коэффициента мощности по входу A. Адреса регистров в протоколе Modbus - 110, 111 |
PF_B |
Input |
UINT |
Значение измеренного коэффициента мощности по входу B. Адреса регистров в протоколе Modbus - 112, 113 |
PF_C |
Input |
UINT |
Значение измеренного коэффициента мощности по входу C. Адреса регистров в протоколе Modbus - 114, 115 |
frequency |
Input |
UINT |
Значение измеренной частоты сети. Адреса регистров в протоколе Modbus - 116, 117 |
phase angle AB |
Input |
UINT |
Значение измеренного фазового угла по входам AB. Адреса регистров в протоколе Modbus - 118, 119 |
phase angle BC |
Input |
UINT |
Значение измеренного фазового угла по входам BC. Адреса регистров в протоколе Modbus - 120, 121 |
phase angle CA |
Input |
UINT |
Значение измеренного фазового угла по входам CA. Адреса регистров в протоколе Modbus - 122, 123 |
U_AB |
Input |
UINT |
Значение измеренного межфазного напряжения по входу AB. Адреса регистров в протоколе Modbus - 125, 126 |
U_BC |
Input |
UINT |
Значение измеренного межфазного напряжения по входу BC. Адреса регистров в протоколе Modbus - 127, 128 |
U_CA |
Input |
UINT |
Значение измеренного межфазного напряжения по входу CA. Адреса регистров в протоколе Modbus - 129, 130 |
I_N |
Input |
UINT |
Значение измеренного тока нейтрали. Адреса регистров в протоколе Modbus - 131, 132 |
