МВ110-2А - модуль аналогового ввода, предназначенный для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

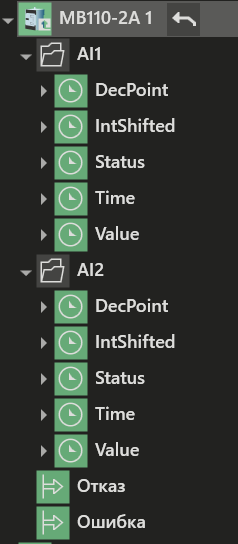

Вид модуля в дереве системы:
Содержит две группы каналов AI1 и AI2, соответствующие входам модуля 1 и 2.
Каждая группа содержит следующие каналы:
Название |
Доступ |
Тип значения |
Назначение |
DecPoint |
Input |
UINT |
Положение десятичной точки в целом значении для входов (значение параметра DP). Каналы имеют адреса регистров в протоколе Modbus 0 и 6 для входа 1 и 2 соответственно |
IntShifted |
Input |
UINT |
Целое значение измерение входа со смещением точки. Каналы имеют адреса регистров в протоколе Modbus 1 и 7 для входа 1 и 2 соответственно |
Status |
Input |
UINT |
Статус измерения входа (код исключительной ситуации). Каналы имеют адреса регистров в протоколе Modbus 2 и 8 для входа 1 и 2 соответственно. Кодирование статуса: •0x00 - Измерение успешно; •0xF0 - Значение заведомо неверно; •0xF6 - Данные не готовы. Следует дождаться результатов первого измерения после включения прибора; •0xF7 - Датчик отключен; •0xF8 - Велика температура свободных концов ТП; •0xF9 - Датчик отключен. Мала температура свободных концов ТП; •0xFA - Измеренное значение слишком велико; •0xFB - Измеренное значение слишком мало; •0xFC - Короткое замыкание датчика; •0xFD - Обрыв датчика; •0xFE - Отсутствие связи с АЦП; •0xFF - Некорректный калибровочный коэффициент |
Time |
Input |
UINT |
Циклическое время измерения входов. Каналы имеют адреса регистров в протоколе Modbus 3 и 9 для входа 1 и 2 соответственно |
Value |
Input |
REAL |
Измерение входов в представлении с плавающей точкой. Каналы имеют адреса регистров в протоколе Modbus 4,5 и 10,11 для входа 1 и 2 соответственно |
