МВ110-2АС - модуль аналогового ввода, предназначенный для преобразования аналоговых сигналов постоянного тока и напряжения в цифровой код и передачи результатов измерений в сеть RS-485. Прибор может работать в следующих режимах: измерение тока в диапазоне от 4 до 20 мА, измерение тока в диапазоне от 0 до 20 мА, измерение тока в диапазоне от 0 до 5 мА, измерение напряжения в диапазоне от 0 до 10 В.

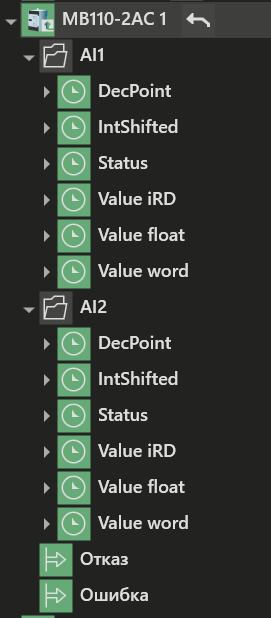

Вид модуля в дереве системы:
Содержит две группы каналов AI1 и AI2, соответствующие входам модуля 1 и 2.
Каждая группа содержит следующие каналы:
Название |
Доступ |
Тип значения |
Назначение |
DecPoint |
Input |
UINT |
Смещение десятичной точки (значение параметра DP). Каналы имеют адреса регистров в протоколе Modbus 32 и 33 для входа 1 и 2 соответственно |
IntShifted |
Input |
UINT |
Постоянная времени для экспоненциального фильтра. Каналы имеют адреса регистров в протоколе Modbus 24 и 25 для входа 1 и 2 соответственно |
Status |
Input |
UINT |
Чтение статуса результатов измерения SRD. Каналы имеют адреса регистров в протоколе Modbus 263 и 8 для входа 1 и 2 соответственно. Кодирование статуса: •0x00 - Измерение успешно; •0xF0 - Значение заведомо неверно; •0xF6 - Данные не готовы; •0xF7 - Датчик отключен; •0xFA - Измеренное значение слишком велико; •0xFB - Измеренное значение слишком мало; •0xFD - Обрыв датчика; •0xFF - Некорректный калибровочный коэффициент; |
Value iRD |
Input |
REAL |
Измеренное значение iRD. Каналы имеют адреса регистров в протоколе Modbus 256 и 257 для входа 1 и 2 соответственно |
Value float |
Input |
REAL |
Результат измерений. Каналы имеют адреса регистров в протоколе Modbus 264, 265 и 267, 268 для входа 1 и 2 соответственно |
Value word |
Input |
REAL |
Метка относительного времени, дискретность 10мс. Каналы имеют адреса регистров в протоколе Modbus 266 и 269 для входа 1 и 2 соответственно |
