МВ110-8А - модуль аналогового ввода, предназначенный для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

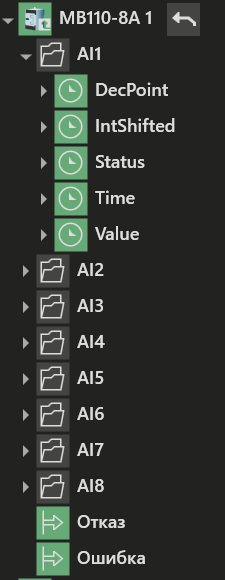

Вид модуля в дереве системы:
Содержит восемь групп каналов AI1 - AI8, соответствующие входам модуля 1 - 8.
Каждая группа содержит следующие каналы:
Название |
Доступ |
Тип значения |
Назначение |
DecPoint |
Input |
UINT |
Положение десятичной точки в целом значении для входов (значение параметра DP). Каналы имеют адреса регистров в протоколе Modbus 0, 6, 12, 18, 24, 30, 36 и 42 для входов 1..8 соответственно |
IntShifted |
Input |
UINT |
Целое значение измерение входа 1 со смещением точки. Каналы имеют адреса регистров в протоколе Modbus 1, 7, 13, 19, 25, 31, 37 и 43 для входов 1..8 соответственно |
Status |
Input |
UINT |
Статус измерения входа 1 (код исключительной ситуации). Каналы имеют адреса регистров в протоколе Modbus 2, 8, 14, 20, 26, 32, 38 и 44 для входов 1..8 соответственно. Кодирование статуса: •0x00 - Измерение успешно; •0xF0 - Значение заведомо неверно; •0xF6 - Данные не готовы. Следует дождаться результатов первого измерения после включения прибора; •0xF7 - Датчик отключен; •0xF8 - Велика температура свободных концов ТП; •0xF9 - Датчик отключен. Мала температура свободных концов ТП; •0xFA - Измеренное значение слишком велико; •0xFB - Измеренное значение слишком мало; •0xFC - Короткое замыкание датчика; •0xFD - Обрыв датчика; •0xFE - Отсутствие связи с АЦП; •0xFF - Некорректный калибровочный коэффициент |
Time |
Input |
UINT |
Циклическое время измерения входов. Каналы имеют адреса регистров в протоколе Modbus 3, 9, 15, 21, 27, 33, 39 и 45 для входов 1..8 соответственно |
Value |
Input |
REAL |
Измерение входов в представлении с плавающей точкой. Каналы имеют адреса регистров в протоколе Modbus (4, 5), (10, 11), (16, 17), (22, 23), (28, 29), (34, 35), (40, 41), (46, 47) для входов 1..8 соответственно |
