МВ110-8АС - модуль аналогового ввода, предназначенный для преобразования аналоговых сигналов постоянного тока и напряжения в цифровой код и передачи результатов измерений в сеть RS-485. Прибор может работать в следующих режимах: измерение тока в диапазоне от 4 до 20 мА, измерение тока в диапазоне от 0 до 20 мА, измерение тока в диапазоне от 0 до 5 мА, измерение напряжения в диапазоне от 0 до 10 В.

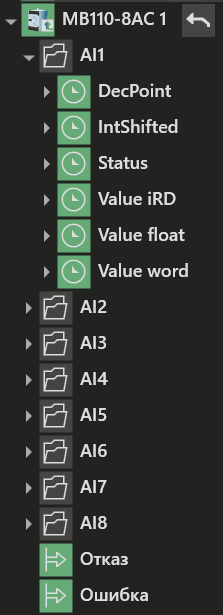

Вид модуля в дереве системы:
Содержит восемь групп каналов AI1 - AI8, соответствующие входам модуля 1 - 8.
Каждая группа содержит следующие каналы:
Название |
Доступ |
Тип значения |
Назначение |
DecPoint |
Input |
UINT |
Смещение десятичной точки (значение параметра DP). Каналы имеют адреса регистров в протоколе Modbus 32 - 39 для входов 1...8 соответственно |
IntShifted |
Input |
UINT |
Постоянная времени для экспоненциального фильтра. Каналы имеют адреса регистров в протоколе Modbus 24, 281, 26, 27, 28, 29, 30, 31 для входов 1...8 соответственно |
Status |
Input |
UINT |
Чтение статуса результатов измерения SRD. Каналы имеют адреса регистров в протоколе Modbus 280, 8, 282, 283, 284, 285, 286, 287 для входов 1...8 соответственно. Кодирование статуса: •0x00 - Измерение успешно; •0xF0 - Значение заведомо неверно; •0xF6 - Данные не готовы; •0xF7 - Датчик отключен; •0xFA - Измеренное значение слишком велико; •0xFB - Измеренное значение слишком мало; •0xFD - Обрыв датчика; •0xFF - Некорректный калибровочный коэффициент; |
Value iRD |
Input |
REAL |
Измеренное значение iRD. Каналы имеют адреса регистров в протоколе Modbus 256 - 263 для входов 1...8 соответственно |
Value float |
Input |
REAL |
Результат измерений. Каналы имеют адреса регистров в протоколе Modbus (288, 289), (291, 292), (294, 295), (297, 298), (300, 301), (303, 304), (306, 307), (309, 310) для входов 1...8 соответственно |
Value word |
Input |
REAL |
Метка относительного времени, дискретность 10мс. Каналы имеют адреса регистров в протоколе Modbus 290, 293, 296, 299, 302, 305, 308 и 311 для входов 1...8 соответственно |
