Название

Доступ

Тип значения

Назначение

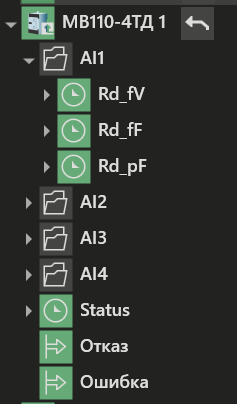

Rd_fV

Input

UINT

Измеренное значение напряжения входа, мВ. Каналы имеют адреса регистров в протоколе Modbus (62, 63), (64, 65), (66, 67), (68, 69) для входов 1..4 соответственно

Rd_fF

Input

UINT

Измеренное значение физической величины, ед. Каналы имеют адреса регистров в протоколе Modbus (70, 71), (72, 73), (74, 75), (76, 77) для входов 1..4 соответственно

Rd_pF

Input

UINT

Измеренное значение физической величины, %. Каналы имеют адреса регистров в протоколе Modbus (78, 79), (80, 81), (82, 83), (84, 85) для входов 1..4 соответственно

Status

Input

REAL

Статус измерения. Адрес регистра в протоколе Modbus - 86.

Номер бита статуса

Значение бита

Описание

от 10 до 15

0

Зарезервировано для дальнейших разработок

9

Признак юстировки

•0 – юстировка не проводится;

•1 – идет процесс юстировки

8

Ошибка юстировки в 4 входе

•0 – нет ошибки;

•1 – ошибка.

Сбрасывается правильной юстировкой, или через 10 минут после последней неправильной юстировки

7

Ошибка юстировки в 3 входе

•0 – нет ошибки;

•1 – ошибка.

Сбрасывается правильной юстировкой, или через 10 минут после последней неправильной юстировки

6

Ошибка юстировки во 2 входе

•0 – нет ошибки;

•1 – ошибка.

Сбрасывается правильной юстировкой, или через 10 минут после последней неправильной юстировки

5

Ошибка юстировки в 1 входе

•0 – нет ошибки;

•1 – ошибка.

Сбрасывается правильной юстировкой, или через 10 минут после последней неправильной юстировки

4

Состояние датчика 4 канала

•0 – нет обрыва;

•1 – обрыв

3

Состояние датчика 3 канала

•0 – нет обрыва;

•1 – обрыв

2

Состояние датчика 2 канала

•0 – нет обрыва;

•1 – обрыв

1

Состояние датчика 1 канала

•0 – нет обрыва;

•1 – обрыв

0

Состояние перемычки сетевых настроек

•0 – не установлена;

•1 – установлена
