МК110-4ДН.4Р - модуль дискретного ввода/вывода, предназначенный для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными каналами, используемыми для подключения исполнительных механизмов с дискретным управлением, по сигналам из сети RS-485 или в зависимости от состояния дискретных входов.

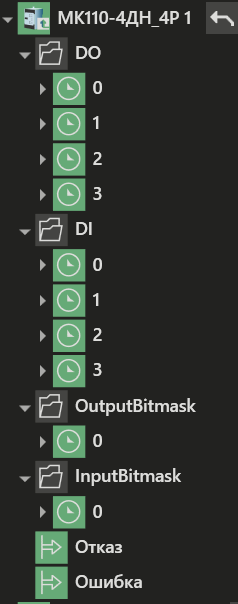

Вид модуля в дереве системы:
Описание каналов и групп каналов модуля:
Название |
Доступ |
Тип значения |
Назначение |
DO |
Output |
SYSTEM_BOOL_PARAM |
Группа каналов содержит 4 канала: 0 - 3. Каждый канал соответствует значению выхода модуля с номером от 1 до 4 и имеют адреса регистров в протоколе Modbus: 0...3 |
DI |
Input |
SYSTEM_BOOL_PARAM |
Группа каналов содержит 4 канала: 0 - 3. Каждый канал соответствует значению входа модуля с номером от 1 до 4 и имеют адреса регистров в протоколе Modbus: 64...67 |
OutputBitmask |
Output |
SYSTEM_DINT_PARAM |
Битовая маска значений выходов. Допустимый диапазон значений - от 0 до15. Канал соответствует параметру модуля с адресом регистра 50 |
InputBitmask |
Input |
SYSTEM_DINT_PARAM |
Битовая маска значений входов. Допустимый диапазон значений - от 0 до 15. Канал соответствует параметру модуля с адресом регистра 51 |
