МК110-8Д(ДН).4Р - модуль дискретного ввода/вывода, предназначенный для сбора данных со встроенных входов с последующей передачей их в сеть RS-485 и подключения исполнительных устройств на объектах автоматизации.

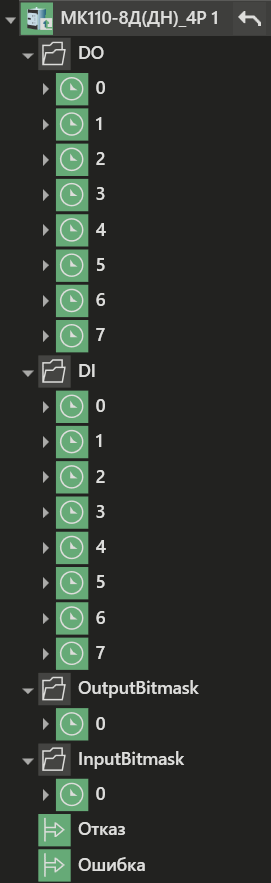

Вид модуля в дереве системы:
Описание каналов и групп каналов модуля:
Название |
Доступ |
Тип значения |
Назначение |
DO |
Output |
SYSTEM_BOOL_PARAM |
Группа каналов содержит 8 каналов: 0 - 7. Каждый канал соответствует значению выхода модуля с номером от 1 до 8 и имеют адреса регистров в протоколе Modbus: 0...7. |
DI |
Input |
SYSTEM_BOOL_PARAM |
Группа каналов содержит 8 каналов: 0 - 7. Каждый канал соответствует значению входа модуля с номером от 1 до 8 и имеют адреса регистров в протоколе Modbus: 64...71 |
OutputBitmask |
Output |
SYSTEM_DINT_PARAM |
Битовая маска значений выходов. Допустимый диапазон значений - от 0 до15. Канал соответствует параметру модуля с адресом регистра 50 |
InputBitmask |
Input |
SYSTEM_DINT_PARAM |
Битовая маска значений входов. Допустимый диапазон значений - от 0 до 15. Канал соответствует параметру модуля с адресом регистра 51 |
