МК110-8Д(ДН).4Р - модуль дискретного ввода/вывода, предназначенный сбора данных со встроенных входов с последующей передачей их в сеть RS-485 и подключения исполнительных устройств на объектах автоматизации. В модуле реализовано 8 дискретных входов и 8 дискретных выхода. Дискретные выходы могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц.

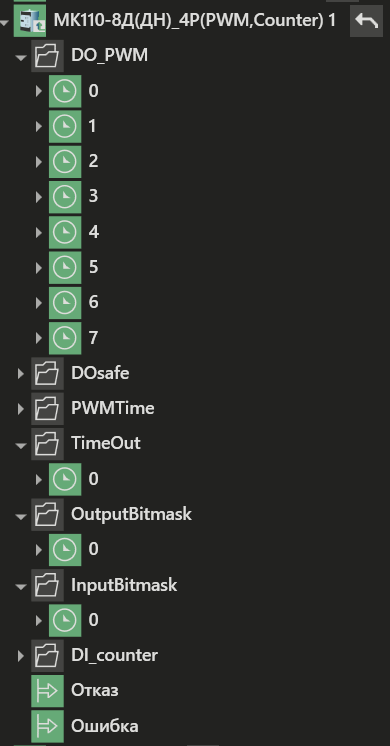

Вид модуля в дереве системы:
Описание каналов и групп каналов модуля:
Название |
Доступ |
Тип значения |
Назначение |
DO_PWM |
Output |
SYSTEM_DINT_PARAM |
Группа каналов содержит 8 каналов: 0 - 7. Каждый канал соответствует значению выхода модуля с номером от 1 до 8 и имеют адреса регистров в протоколе Modbus: 0...7. Допустимый диапазон значений - от 0 до 1000. Единицы измерения - 0,1% (один шаг соответствует 0,1 % от диапазона) |
DOsafe |
Output |
SYSTEM_DINT_PARAM |
Группа каналов содержит 8 каналов: 0 - 7. Каждый канал соответствует аварийному значению выхода модуля с номером от 1 до 8 и имеют адреса регистров в протоколе Modbus: 16...23. Допустимый диапазон значений - от 0 до 1000. Единицы измерения - 0,1% (один шаг соответствует 0,1 % от диапазона) |
PWMTime |
Output |
SYSTEM_DINT_PARAM |
Группа каналов содержит 8 каналов: 0 - 7. Каждый канал соответствует значению периода ШИМ выхода модуля с номером от 1 до 8 и имеют адреса регистров в протоколе Modbus: 32...39. Допустимый диапазон значений - от 1 до 900. Единицы измерения - секунды |
TimeOut |
Output |
SYSTEM_DINT_PARAM |
Группа содержит канал 0, который отвечает за максимальный сетевой тайм-аут в секундах. Допустимый диапазон значений - 0..600 с. Канал соответствует параметру модуля с адресом регистра 48. При отсутствии запросов от Мастера сети RS-485 в течение времени, заданного для всех выходов в канале TimeOut, происходит перевод всех аналоговых выходов в заранее заданное состояние |
OutputBitmask |
Output |
SYSTEM_DINT_PARAM |
Группа содержит канал 0, который отвечает за битовую маску значений выходов. Допустимый диапазон значений - от 0 до255. Канал соответствует параметру модуля с адресом регистра 50 |
InputBitmask |
Input |
SYSTEM_DINT_PARAM |
Группа содержит канал 0, который отвечает за битовую маску значений входов. Допустимый диапазон значений - от 0 до 255. Канал соответствует параметру модуля с адресом регистра 51 |
DI_counter |
Input |
SYSTEM_DINT_PARAM |
Группа каналов содержит 8 каналов: 0 - 7. Каждый канал соответствует значению счетчика входа модуля с номером от 1 до 8 и имеют адреса регистров в протоколе Modbus: 64...71. Допустимый диапазон значений - от 0 до 65535 |
