МЭ210-701 - модуль предназначен для сбора данных параметров электросети и подключения исполнительных устройств на объектах автоматизации.

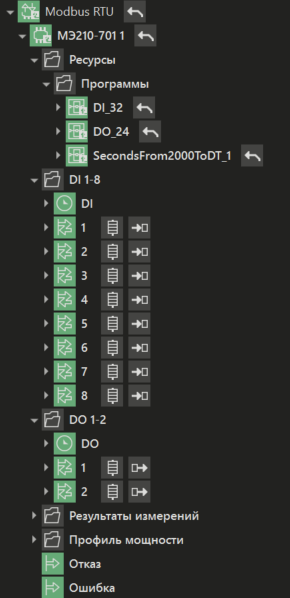

Вид модуля в дереве системы:
Содержит группы каналов и параметров:
•DI 1-8
•DO 1-2
•Результаты измерений
•Профиль мощности
А также программы:
Описание каналов и параметров группы DI 1-8:
Название |
Доступ |
Тип значения |
Назначение |
DI |
Input |
SYSTEM_DWORD_PARAM |
Состояние дискретных входов DI1–DI8 модуля, битовая маска. |
1 - 8 |
- |
SYSTEM_BOOL_PARAM |
Параметры отображают значения дискретных входов DI1–DI8 модуля соответственно. При помощи встроенной в модуль программы DI_32 входное значение канала DI распаковывается в 32 отдельных дискретных сигнала, а также распространяет общие метку времени и признак качества на все параметры. |
Описание каналов и параметров группы DO 1-2:
Название |
Доступ |
Тип значения |
Назначение |
DO |
Output |
SYSTEM_DWORD_PARAM |
Битовая маска установки состояния выходов DO1-DO2. Возможные значения: 0…3. |
1 - 2 |
- |
SYSTEM_BOOL_PARAM |
Значения дискретных выходов DO1–DO2 модуля соответственно. При помощи встроенной в модуль программы DO_24 дискретные сигналы объединяются в одно значение (битовую маску) и передаются в выходной канал DO с обработкой метки времени и признака качества сигнала. |
Группа Результаты измерений

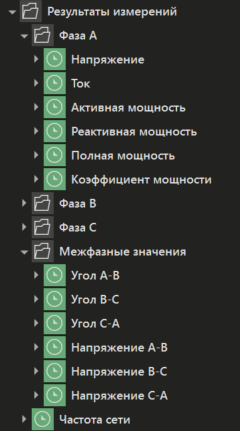

Вид группы каналов Результат измерений в дереве системы:
Описание каналов группы Результаты измерений:
Название |
Доступ |
Тип значения |
Назначение |
Частота сети |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения частоты сети. Возможные значения: 0...60 (Гц) |
Каналы групп Фаза A, Фаза B, Фаза C |
|||
Напряжение |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения напряжения каждой фазы. Возможные значения: 0…840000 (В) |
Ток |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения напряжения каждой фазы. Возможные значения: 0…22000 (А) |
Активная мощность |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения активной мощности каждой фазы. Возможные значения: –4620…4620 (кВт) |
Реактивная мощность |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения реактивной мощности каждой фазы. Возможные значения: –4620…4620 (кВАР) |
Полная мощность |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения полной мощности каждой фазы. Возможные значения: –4620…4620 (кВА) |
Коэффициент мощности |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения коэффициента мощности каждой фазы. Возможные значения: 0…1 |
Каналы группы Межфазные значения |
|||
Угол A-B |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения межфазного угла A-B. Возможные значения: 0…360 (град.) |
Угол B-C |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения межфазного угла B-C. Возможные значения: 0…360 (град.) |
Угол C-A |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения межфазного угла C-A. Возможные значения: 0…360 (град.) |
Напряжение A-B |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения межфазного напряжения A-B. Возможные значения: 0…700 (В) |
Напряжение B-C |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения межфазного напряжения B-C. Возможные значения: 0…700 (В) |
Напряжение C-A |
Intput |
SYSTEM_LREAL_PARAM |
Вход для измерения межфазного напряжения C-A. Возможные значения: 0…700 (В) |
Группа Профиль мощности

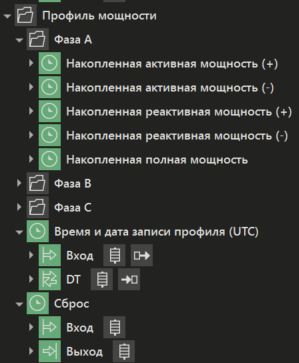

Вид группы каналов Профиль мощности в дереве системы:
Описание каналов и параметров группы Результаты измерений:
Название |
Доступ |
Тип значения |
Назначение |
Время и дата записи профиля (UTC) |
Intput |
SYSTEM_DWORD_PARAM |
Канал содержит два параметра: •Вход - читает значение времени и даты записи профиля в формате DWORD и передает значение в программу SecondsFrom2000ToDT_1 для преобразовани этого значения в формат DT •DT - результат преобразования времени программой SecondsFrom2000ToDT |
Сброс |
InOut |
SYSTEM_DWORD_PARAM |
Сброс профиля мощности. Возможные значения: •0 – сбросить; •1 – не сброшен |
Каналы групп Фаза A, Фаза B, Фаза C |
|||
Накопленная активная мощность (+) |
Intput |
SYSTEM_LREAL_PARAM |
Вход для чтения профиля активной мощности (+) фазы. Возможные значения: –7,9∙1029…7,9∙1029 (кВт/ч) |
Накопленная активная мощность (-) |
Intput |
SYSTEM_LREAL_PARAM |
Вход для чтения профиля активной мощности (-) фазы. Возможные значения: –7,9∙1029…7,9∙1029 (кВт/ч) |
Накопленная реактивная мощность (+) |
Intput |
SYSTEM_LREAL_PARAM |
Вход для чтения профиля реактивной мощности (+) фазы. Возможные значения: –7,9∙1029…7,9∙1029 (кВт/ч) |
Накопленная реактивная мощность (-) |
Intput |
SYSTEM_LREAL_PARAM |
Вход для чтения профиля реактивной мощности (-) фазы. Возможные значения: –7,9∙1029…7,9∙1029 (кВт/ч) |
Накопленная полная мощность |
Intput |
SYSTEM_LREAL_PARAM |
Вход для чтения профиля полной мощности (-) фазы. Возможные значения: –7,9∙1029…7,9∙1029 (кВт/ч) |
