МВ110-16ДН (Counter) - модуль дискретного ввода, предназначенный для сбора данных со встроенных входов с последующей передачей их в сеть RS-485. Входы предназначены для подключения контактных датчиков, n-p-n или p-n-p ключей.

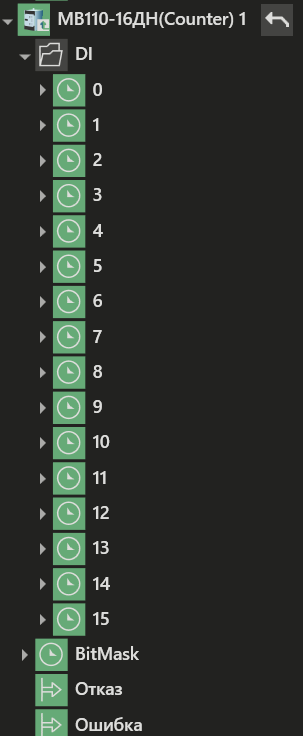

Вид модуля в дереве системы:
Описание каналов и групп каналов модуля:
Название |
Доступ |
Тип значения |
Назначение |
DI |
Input |
SYSTEM_DINT_PARAM |
Группа каналов содержит 16 каналов: 0 - 15. Каждый канал соответствует значению счетчика входа модуля с номером от 1 до 16 и имеют адреса регистров в протоколе Modbus: 65...79. Допустимый диапазон значений - от 0 до 65535 |
BitMask |
Input |
SYSTEM_DINT_PARAM |
Битовая маска значений входов. Допустимый диапазон значений - от 0 до 65535. Канал соответствует параметру модуля с адресом регистра 51 |
