Название

Доступ

Тип значения

Назначение

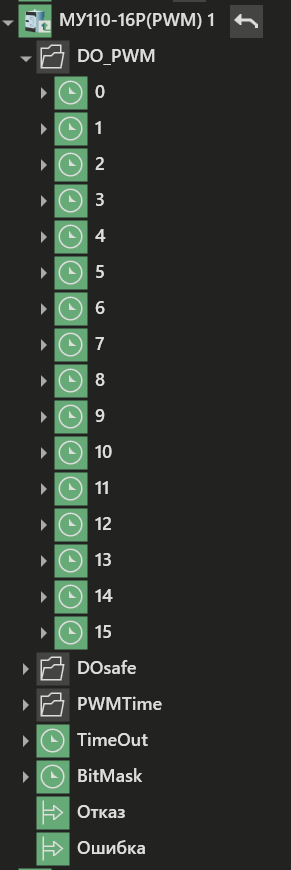

DO_PWM

Output

SYSTEM_DINT_PARAM

Группа каналов содержит 16 каналов. Каждый канал соответствует выходу модуля с номером от 1 до 16 и имеет адрес регистра в протоколе Modbus, совпадающий с номером канала (0 - 15). Допустимый диапазон значений - от 0 до 1000. Единицы измерения - %

DOsafe

Output

SYSTEM_DINT_PARAM

Группа каналов содержит 16 каналов: 0 - 15. Каждый канал соответствует аварийному значению выхода модуля с номером от 1 до 16 и имеет адреса регистра в протоколе Modbus: 16 - 31. Допустимый диапазон значений - от 0 до 1000. Единицы измерения - %

PWMTime

Output

SYSTEM_DINT_PARAM

Группа каналов содержит 16 каналов: 0 - 15. Каждый канал соответствует периоду ШИМ на выходе модуля с номером от 1 до 16 и имеет адреса регистра в протоколе Modbus: 32 - 47. Допустимый диапазон значений - 1...900 с.

TimeOut

Output

SYSTEM_DINT_PARAM

Канал отвечает за максимальный сетевой тайм-аут в секундах. Допустимый диапазон значений - 0..600 с. Канал соответствует параметру модуля с адресом регистра 48. При отсутствии запросов от Мастера сети RS-485 в течение времени, заданного для всех выходов в канале TimeOut, происходит перевод всех аналоговых выходов в заранее заданное состояние

BitMask

Output

SYSTEM_DINT_PARAM

Битовая маска значений выходов. Допустимый диапазон значений - от 0 до 65535. Канал соответствует параметру модуля с адресом регистра 50
