МУ210-411 - модуль дискретного вывода, для управления исполнительными устройствами на объектах автоматизации.
В модуле реализовано 24 дискретных выхода типа транзисторный ключ.

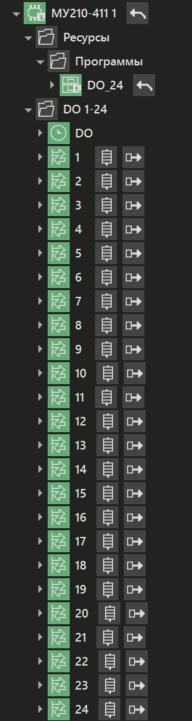

Вид модуля в дереве системы:
Содержит группу каналов и параметров DO 1-24 и программу DO_24.
Описание каналов и параметров группы DO 1-24:
Название |
Доступ |
Тип значения |
Назначение |
DO |
Output |
SYSTEM_DWORD_PARAM |
Битовая маска установки состояния выходов DO1-DO24. Возможные значения: 0…16777215. Канал имеет адрес регистра в протоколе Modbus 470. |
1 - 24 |
- |
SYSTEM_BOOL_PARAM |
Значения дискретных выходов DO1–DO24 модуля соответственно. При помощи встроенной в модуль программы DO_24 дискретные сигналы объединяются в одно значение (битовую маску) и передаются в выходной канал DO с обработкой метки времени и признака качества сигнала. |
