МВ210-221 - модуль ввода, предназначенный для сбора данных на объектах автоматизации и передачи этих данных к управляющим устройствам.

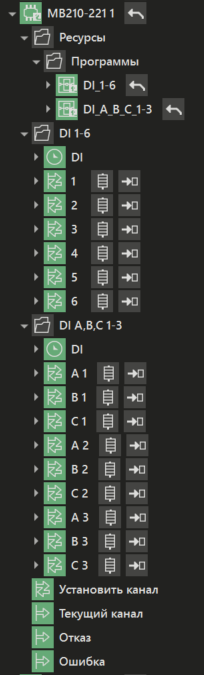

Вид модуля в дереве системы:

MV210-221

Содержит две группы каналов и параметров DI 1-6, DI A,B,C 1-3 и две программы DI_1-6, DI_A_B_C_1-3, которые наследуются от библиотечного ФБ DI_32.

Описание групп каналов модуля:

Название

Назначение

DI 1-6

Группа содержит:

•Входной канал DI - состояние дискретных входов DI1–DI6 модуля, битовая маска. Тип значения - SYSTEM_DWORD_PARAM. Возможные значения: 0...63. Канал имеет адрес регистра в протоколе Modbus 51.

•Параметры 1...6 - отображают значения дискретных входов DI1–DI6 модуля соответственно. Тип значения - SYSTEM_BOOL_PARAM. При помощи встроенной в модуль программы DI_1-6 входное значение канала DI распаковывается в 6 отдельных дискретных сигналов, а также распространяет общие метку времени и признак качества на все параметры.

DI A,B,C 1-3

Группа содержит:

•Входной канал DI - наличие напряжения на входах А1-В1- …-С3, битовая маска. Тип значения - SYSTEM_DWORD_PARAM. Возможные значения: 0…511. Канал имеет адрес регистра в протоколе Modbus 5000.

•Параметры А 1-В 1- …-С 3 - отображают значения дискретных входов DI1–DI20 модуля соответственно. При помощи встроенной в модуль программы DI_A_B_C_1-3 входное значение канала DI распаковывается в 9 отдельных дискретных сигналов, а также распространяет общие метку времени и признак качества на все параметры.
