МУ210-401 - модуль дискретного вывода, для управления исполнительными устройствами на объектах автоматизации.

В модуле реализовано 8 дискретных выходов типа реле.

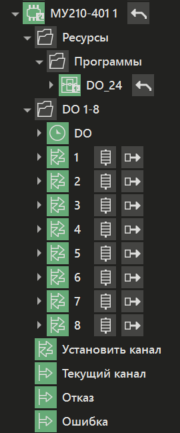

Вид модуля в дереве системы:

MU210-401

Содержит группу каналов и параметров DO 1-8 и программу DO_24.

Описание каналов и параметров группы DO 1-8:

Название	Доступ	Тип значения	Назначение
DO	Output	SYSTEM_DWORD_PARAM	Битовая маска установки состояния выходов DO1-DO8. Возможные значения: 0…255. Канал имеет адрес регистра в протоколе Modbus 470.
1 - 8	-	SYSTEM_BOOL_PARAM	Значения дискретных выходов DO1–DO8 модуля соответственно. При помощи встроенной в модуль программы DO_24 дискретные сигналы объединяются в одно значение (битовую маску) и передаются в выходной канал DO с обработкой метки времени и признака качества сигнала.
