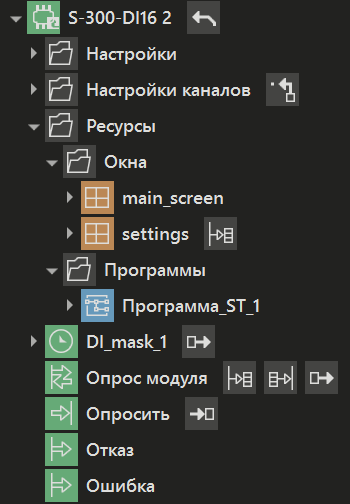

Помимо индивидуальных каналов, каждый модуль содержит следующие элементы для управления опросом модуля в режиме исполнения:
•параметры:
oОпрос модуля - параметр типа BOOL необходим для цикличного опроса модуля. В окне settings этому параметру соответствует флаг Включен, при установке которого начинается непрерывный опрос устройства.
oОпросить - параметр типа BOOL, который необходим для опроса модуля. Опрос выполняется по восходящему фронту сигнала (при переходе от FALSE к TRUE). Работает независимо от состояния параметра Опрос модуля - позволяет опрашивать модуль при отключенном циклическом опросе.
•окна:

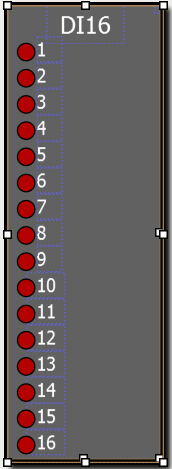

omain_screen (имя окна зависит от выбранного модуля) - предназначено для мониторинга состояния каналов модулей ввода и управления (задания значений) каналов модулей вывода. В аналоговых каналах текущие значения отображаются Текстом или могут быть установлены с помощью элемента Числовой ввод. В дискретных каналах состояние входов показывается цветовой индикацией (зеленый — TRUE, красный — FALSE), а выходы управляются кнопками с фиксацией, изменяющими свое состояние и цвет при включении или выключении. Окно на примере модуля S-300-DI16:

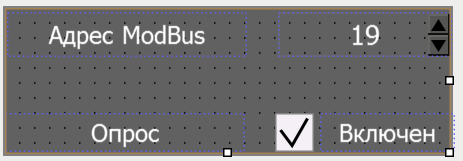

osettings - окно для настройки параметров связи с модулем. Позволяет в режиме исполнения задать: Адрес ModBus устройства, а также флаг Включен для активации циклического опроса. Окно на примере модуля S-300-DI16:
•Программа ST - программа для реализации циклического опроса модуля. Содержимое программы скрыто.
