Название

Описание

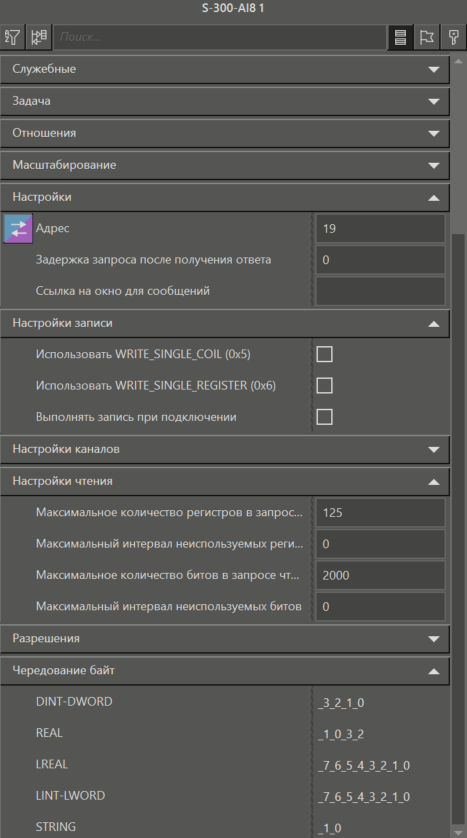

Категория Настройки

Адрес

Задается адрес устройства (значение адреса определяется документацией на подключаемое устройство)

Задержка запроса после получения ответа

Задается интервал ожидания после получения ответа на запрос чтения или записи, по истечении которого выполняется следующий запрос.

По умолчанию значение настройки:

•для всех модулей S-300 RTU - 0;

•для всех модулей S-100 - 5

Ссылка на окно для сообщений

Данная настройка используется для установки связи с окном, которое должно открываться при переходе из журнала к аварийным сообщениям, возникшим в этом элементе

Категория Настройки записи

Использовать WRITE_SINGLE_COIL (0x5)

При значении TRUE используется функция записи в ячейку региона Coils - 0x05 (запись в одиночную ячейку). При значении FALSE используется функция записи в группу ячеек региона Coils - 0x0F (групповая запись).
По умолчанию значение настройки для всех модулей - FALSE

Использовать WRITE_SINGLE_REGISTER (0x6)

При значении TRUE используется функция записи в ячейку региона Holding Registers - 0x06 (запись в одиночную ячейку). При значении FALSE используется функция записи в группу ячеек региона Holding Registers - 0x10 (групповая запись).
По умолчанию значение настройки для всех модулей - FALSE

Выполнять запись при подключении

При значении TRUE будет производиться однократная запись значений на всех выходах при следующих ситуациях:

•при каждом подключении к устройству, включая первоначальное;

•при переключении исполнения на резервный узел в резервированной паре;

•при переподключении после разрыва связи.

При этом не имеет значения, совпадает ли текущее значение с начальным, запись будет выполнена независимо от этого.

По умолчанию значение настройки для всех модулей - FALSE

Категория Настройки чтения

Максимальное количество регистров в запросе чтения

Задается максимальное значение Input и Holding регистров для одного запроса чтения.
По умолчанию значение настройки для всех модулей - 125

Максимальный интервал неиспользуемых регистров

Задается максимальное значение для разрыва между адресами регистров. Если разрыв меньше указанного значения, то происходит объединение в один запрос. Увеличение данного параметра сокращает количество запросов и ускоряет опрос, но удлиняет кадр ответа.

По умолчанию значение настройки:

•для аналоговых модулей - 0;

•для дискретных модулей - 10

Максимальное количество битов в запросе чтения

Задается максимальное значение Coils и Disсrete Inputs битов для одного запроса чтения.
По умолчанию значение настройки для всех модулей - 2000

Максимальный интервал неиспользуемых битов

Задается максимальное значение для разрыва между адресами битов. Если разрыв меньше указанного значения, то происходит объединение в один запрос. Также следует помнить, что некоторые Modbus устройства имеют ограничение на количество передаваемых за один запрос параметров.

По умолчанию значение настройки:

•для аналоговых модулей - 0;

•для дискретных модулей - 10

Категория Чередование байт

DINT-DWORD

Порядок следования байтов в целых числах. Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в целых числах.

По умолчанию значение настройки для всех модулей - _3_2_1_0

REAL

Порядок следования байтов в вещественных числах. Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в вещественных числах.

По умолчанию значение настройки:

•для аналоговых модулей - _1_0_3_2;

•для дискретных модулей - _3_2_1_0

LREAL

Порядок следования байтов в вещественных числах (8 байт). Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в вещественных числах.

По умолчанию значение настройки для всех модулей - _7_6_5_4_3_2_1_0

LINT-LWORD

Порядок следования байтов в целых числах (8 байт). Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в целых числах.

По умолчанию значение настройки для всех модулей - _7_6_5_4_3_2_1_0

STRING

Порядок следования байтов в строках. Данный параметр обеспечивает обмен с устройствами с различным порядком следования байтов в строках.

По умолчанию значение настройки для всех модулей - _1_0
