S-100-RO8

Модуль дискретного вывода, содержащий 8 каналов:

S_100_RO8_1

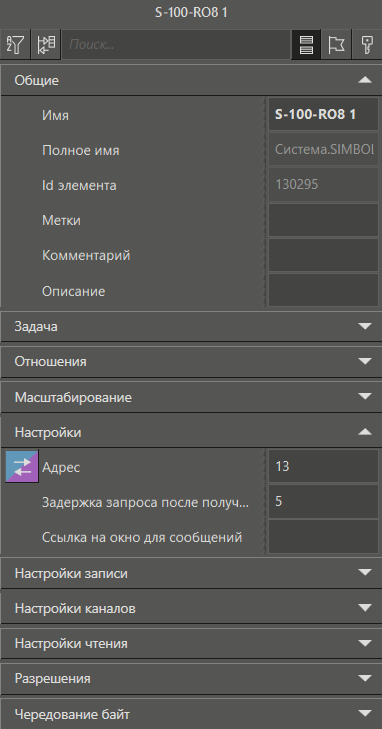

Вид панели свойств модуля:

S_100_RO8_2

Описание свойств представлено в соответствующем разделе.



S-100-RO8 содержит 8 каналов с настройками: доступ - Output. Модуль соответствует блоку релейных выходов RO1-RO8 устройства. Предназначен для управления нагрузками через электромеханические реле по протоколу Modbus RTU.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

RO

Output

SYSTEM_BOOL_PARAM

Группа каналов содержит 8 каналов. Каждый канал соответствует релейному выходу модуля с номером от 1 до 8. Значение TRUE включает реле (замыкает контакты), FALSE - выключает (размыкает контакты).

RO_mask_1

Output

SYSTEM_DINT_PARAM

Канал для группового управления и диагностики всех релейных выходов 1-8. Каждый бит 32-разрядного числа соответствует состоянию одного выхода (0-й бит - выход 1, ..., 7-й бит - выход 8). Диапазон значений: 0...255 (0x00000000 - 0x000000FF).
