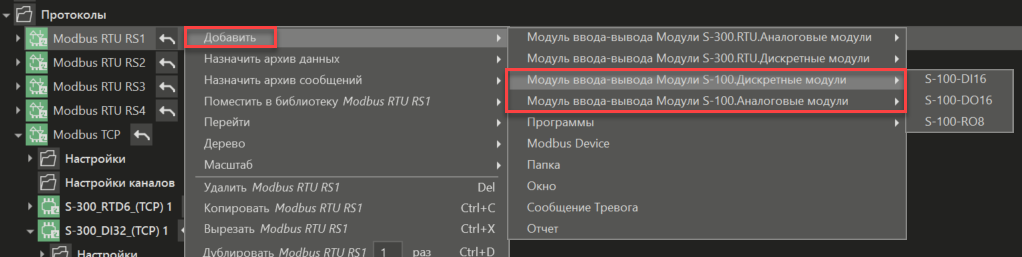

Добавление модулей производится через контекстное меню Встроенные модули Добавить \ Модуль ввода-вывода S-100.Аналоговые модули (Дискретные модули):
Группы доступных Модулей ввода-вывода:
После добавления модуля настраивается его панель свойств.
Специализированные каналы добавлены в модули по умолчанию, поэтому добавлять их не требуется. Описание настроек каналов модуля смотрите в соответствующем разделе.

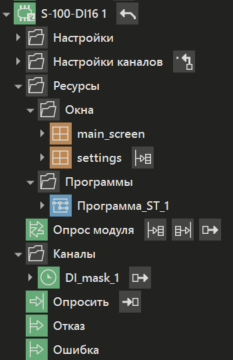

Помимо индивидуальных каналов, каждый модуль содержит общие элементы для управления опросом модуля в режиме исполнения: параметры Опрос модуля и Опросить, Окно для управления (имя окна зависит от выбранного модуля), окно setting, а также программу ST:
Информация о состоянии связи с модулем ввода-вывода
Для получения информации о состоянии связи с модулями ввода-вывода используются параметры Отказ и Ошибка:
Параметр Отказ имеет тип значения BOOL. Если параметр принимает состояние TRUE, то это значит, что исполнительная система не может установить связь с данным модулем.
Параметр Ошибка имеет тип значения STRING. Если у исполнительной системы нет связи с модулем ввода/вывода, то параметр принимает значение No connection.
