S-300-DI16

Модуль дискретного вывода, содержащий 16 каналов:

S_300_DI16_1

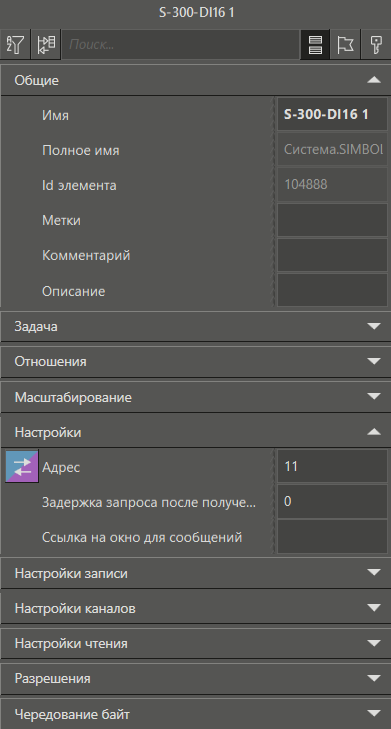

Вид панели свойств модуля:

S_300_DI16_2

Описание свойств представлено в соответствующем разделе.



S-300-DI16 содержит 16 каналов с настройками: доступ - Input. Модуль соответствует блоку дискретных входов DI1-DI16 устройства. Предназначен для подключения дискретных датчиков и сигналов "сухой контакт".



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

DI

Input

SYSTEM_BOOL_PARAM

Группа каналов содержит 16 каналов. Каждый канал соответствует дискретному входу модуля с номером от 1 до 16. Значение TRUE указывает на наличие сигнала (замкнутые контакты), FALSE - на отсутствие сигнала (разомкнутые контакты).

DI_mask_1

Input

SYSTEM_DINT_PARAM

Канал для группового чтения состояния всех дискретных входов 1-16. Каждый бит 32-разрядного числа соответствует состоянию одного входа (0-й бит - вход 1, ..., 15-й бит - вход 16). Диапазон значений: 0...65535 (0x00000000 - 0x0000FFFF).
