Аналоговые модули S-100

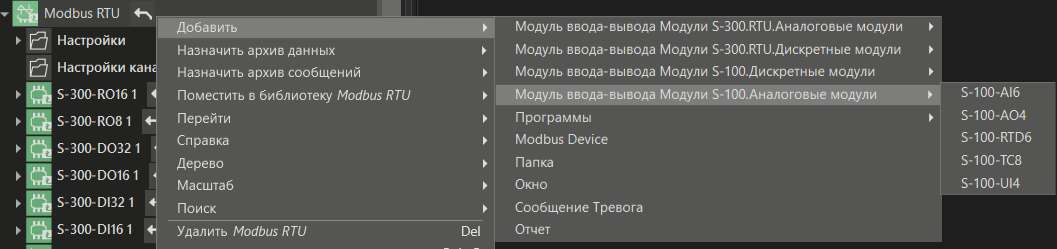

MasterSCADA 4D поддерживает следующие аналоговые модули ввода-вывода для ПЛК SIMBOL-300 типа S-100, работающие по протоколу Modbus RTU:

Analogovye_moduli_s_100_rtu_1

Название модуля

Описание

S-100-AI6

Модуль аналогового ввода 6 каналов. Предназначен для подключения датчиков с сигналами 0-20 мА, 4-20 мА, 0-10В

S-100-AO4

Модуль аналогового вывода 4 канала. Предназначен для управления исполнительными механизмами с сигналами 0-20 мА, 4-20 мА, 0-10В

S-100-RTD6

Модуль ввода термосопротивлений 6 каналов. Предназначен для подключения термометров сопротивления Pt100, Pt500, Pt1000

S-100-TC8

Модуль ввода термопар 8 каналов. Предназначен для подключения термопар типов K, J, L, S

S-100-UI4

Модуль универсального ввода 4 канала. Предназначен для подключения различных типов датчиков (аналоговые, термосопротивления, термопары)
