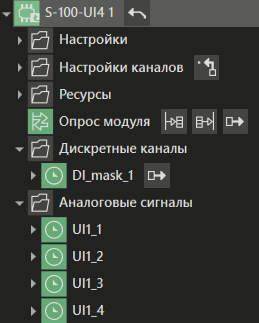

Модуль универсального ввода, содержащий 4 канала:

S_100_UI4_1

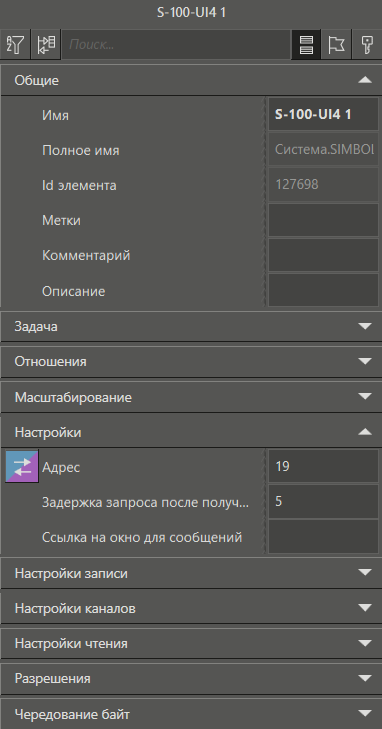

Вид панели свойств модуля:

S_100_UI4_2

Описание свойств представлено в соответствующем разделе.

S-100-UI4 содержит 4 канала с настройками: доступ - Input. Модуль соответствует блоку универсальных входов UI1-UI4 устройства. Предназначен для подключения аналоговых датчиков, термосопротивлений и термопар по протоколу Modbus RTU.

Описание каналов модуля:

Название	Доступ	Тип значения	Описание
UI	Input	SYSTEM_LREAL_PARAM	Группа аналоговых каналов. Содержит 4 канала (UI1-UI4). Адреса Modbus: 1...4. Значение в инженерных единицах.
DI	Input	SYSTEM_BOOL_PARAM	Группа каналов содержит 4 канала. Каждый канал соответствует универсальному входу модуля с номером от 1 до 4 в режиме дискретного ввода. Значение TRUE указывает на наличие сигнала, FALSE - на отсутствие сигнала.
DI_mask_1	Input	SYSTEM_DINT_PARAM	Канал для группового чтения состояния всех дискретных входов 1-4. Каждый бит 32-разрядного числа соответствует состоянию одного входа (0-й бит - вход 1, ..., 3-й бит - вход 4). Диапазон значений: 0...15 (0x00000000 - 0x0000000F).
