Помимо встроенных модулей, добавленных по умолчанию в протокол узла, можно добавить дополнительные дискретные модули ввода-вывода:
•подключаемые по шине – Модули стекируемые:
•Модуль ввода-вывода PLC-W IOBus.Модули стекируемые (для узлов ONI PLC-W-CPU-06 (v7_2 - 7_3_x) и ONI PLC-W-CPU-06 (v7_4_x));
•Модуль ввода-вывода PLC-270 IOBus.Модули стекируемые (EMD) (для узла ONI PLC-270 (v8_5_x)).
•вставляемые в сам контроллер – Модули расширения:
•Модуль ввода-вывода PLC-W IOBus.Модули расширения (для узлов ONI PLC-W-CPU-06 (v7_2 - 7_3_x) и ONI PLC-W-CPU-06 (v7_4_x));
•Модуль ввода-вывода PLC-270 IOBus.Модули расширения (EMI) (для узла ONI PLC-270 (v8_5_x)).

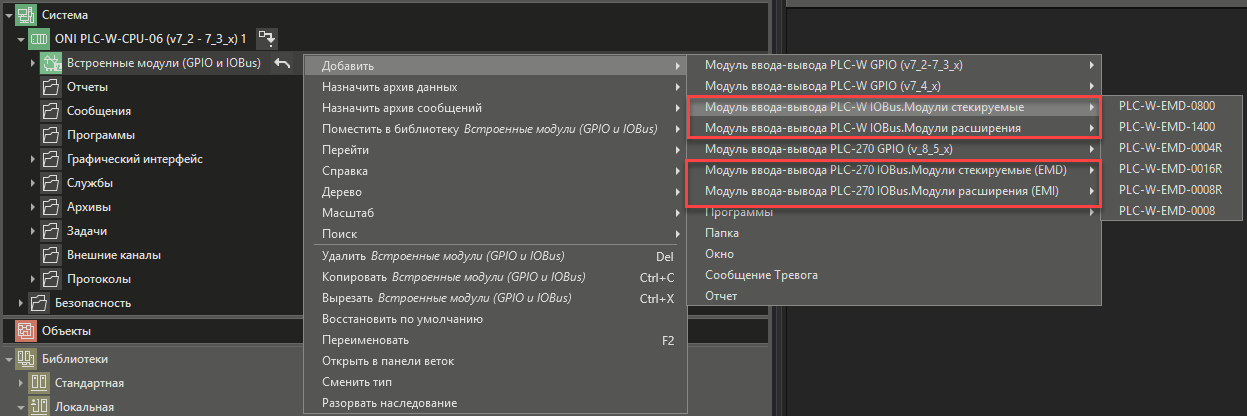

Добавление модулей производится через контекстное меню элемента Встроенные модули (GPIO и IOBus): Добавить \ Модуль ввода-вывода:
Все модули IOBus и одну настройку – Номер модуля. Нумерация начинается с 1:
Для модулей ввода-вывода указывается номер модуля на шине. Максимальное количество - 8.
Для модулей расширения указывается номер слота, в который вставлен модуль (MOD1, MOD2, MOD3, MOD3). Максимально количество - 4.
При вводе номера больше/меньше допустимого или номера не того модуля при загрузке проекта появится ошибка.
Все модули содержат каналы с преднастроенным свойством Name.
Важно! В модулях не заложен механизм контроля состояния. То есть контроль отказа модулей не происходит. При отключении модуля опрос будет продолжаться.
