Для узлов ONI PLC-W-CPU-06 (v7_2 - 7_3_x) и ONI PLC-W-CPU-06 (v7_4_x)) можно добавить следующие дискретные модули.

Модули стекируемые PLC-W IOBus

Список доступных модулей ввода вывода:

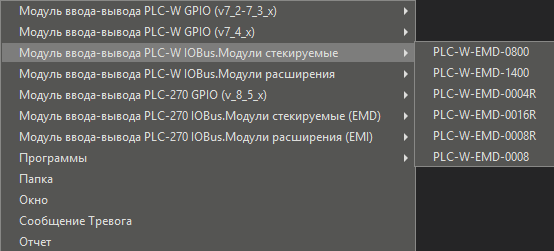

PLC-W-IOBus

Название	Описание
PLC-W-EMD-0800	Модуль дискретного ввода. Содержит 8 каналов DI1-DI8 с доступом Input.
PLC-W-EMD-1400	Модуль дискретного ввода. Содержит 14 каналов DI1-DI14 с доступом Input.
PLC-W-EMD-0004R	Модуль релейных выходов. Содержит 4 канала DIR1-DIR4 для реле направления и 4 канала ON1-ON4 для реле включения с доступом InOut.
PLC-W-EMD-0016R	Модуль релейных выходов. Содержит 16 каналов DO1-DO16 с доступом InOut.
PLC-W-EMD-0008R	Модуль релейных выходов. Содержит 8 каналов DO1-DO8 с доступом InOut.
PLC-W-EMD-0008	Модуль дискретных выходов типа «сухой контакт». Содержит 8 каналов DO1-DO8 с доступом InOut.

Модули расширения PLC-W IOBus

Список доступных Модулей расширения:

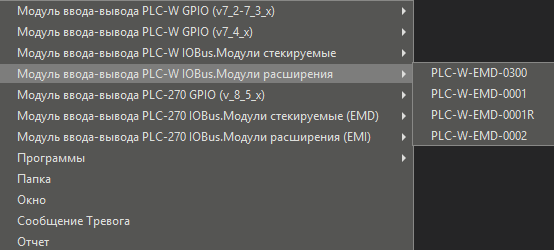

PLC-W-IOBus_1

Название	Описание
PLC-W-EMD-0300	Модуль расширения 3 дискретных входов. Содержит 3 канала IN1-IN3 с доступом Input.
PLC-W-EMD-0001	Модуль расширения релейных выходов. Содержит 1 канал OUT1 с доступом InOut.
PLC-W-EMD-0001R	Модуль расширения 1NO релейного выхода. Содержит 1 канал OUT1 с доступом InOut.
PLC-W-EMD-0002	Модуль расширения 2 оптореле. Содержит 2 канала OUT1 и OUT2 с доступом InOut.
