Модуль PLC-W GPIO (v7_2-7_3_x) автоматически добавляется в протокол ONI GPIO при добавлении узла ONI PLC-W-CPU-06 (v7_2 - 7_3_x) в дерево системы.

Настройки модуля задаются в элементах: Встроенные дискретные и Встроенные аналоговые.

PLC-W-GPIO-v7_2-7_3_x

Встроенные аналоговые модули

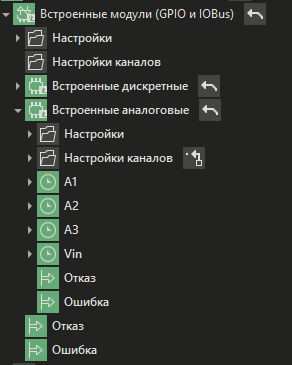

Модуль содержит 4 канала:

PLC-W-GPIO-v7_2-7_3_x_1

Название канала	Тип данных	Описание
A1, A2, A3	LREAL	Измерение значений напряжения, Вольт
Vin	LREAL	Контроль наличия напряжения, Вольт

Встроенные дискретные модули

Модуль содержит 7 каналов Outputs и 4 канала Inputs:

vstroen_WBIO_2

Описание входных каналов:

Название канала	Тип данных	Описание
A1, A2, A3	LREAL	Измерение значений напряжения, Вольт
D1	BOOL	Контроль наличия напряжения

Описание выходных каналов:

Название канала	Тип данных	Описание
A1, A2, A3	LREAL	Значение напряжения, Вольт
D1	BOOL	Контроль наличия напряжения
5V_OUT ON	BOOL	Выход, управляющий питанием датчиков. Если выход равен TRUE, то на устройстве можно измерить мультиметром, что между клеммами 5V OUT и iGND будет напряжение 5V. При выходе равном FALSE, напряжение должно быть равно 0.
V_OUT ON	BOOL	Выход, управляющий питанием модулей. Если выход равен TRUE, то на ПЛК загорается зеленый диод, отвечающий за питание внешних модулей.
BUZZER	BOOL	Выход звукового сигнала.
