Работа с конроллерами в MasterSCADA 4D > Руководство по работе с контроллером PLC ONI PLC-W > Подключение устройств по протоколам > Специализированные протоколы и модули ONI > Модули ввода-вывода > PLC-W GPIO (v7_4

Модуль PLC-W GPIO (v7_4_x) автоматически добавляется в протокол ONI GPIO при добавлении узла ONI PLC-W-CPU-06 (v7_4_x) в дерево системы.

Настройки модуля задаются в элементах: Встроенные дискретные, Встроенные аналоговые, Управление V_OUT:

PLC-W-GPIO-v7_4_x

Встроенные аналоговые модули

Модуль содержит 5 каналов:

PLC-W-GPIO-v7_4_x_1

Название канала	Тип данных	Описание
A1, A2, A3, A4	LREAL	Измерение значений напряжения, Вольт
Vin	LREAL	Контроль наличия напряжения, Вольт

Встроенные дискретные модули

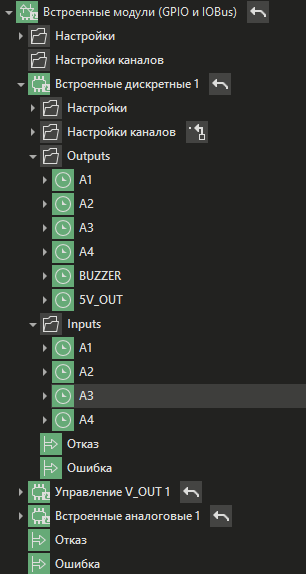

Модуль содержит 6 каналов Outputs и 4 канала Inputs:

PLC-W-GPIO-v7_4_x_2

Описание входных каналов:

Название канала	Тип данных	Описание
A1, A2, A3, A4	LREAL	Измерение значений напряжения, Вольт

Описание выходных каналов:

Название канала	Тип данных	Описание
A1, A2, A3, A4	LREAL	Значение напряжения, Вольт
5V_OUT	BOOL	Выход, управляющий питанием датчиков. Если выход равен TRUE, то на устройстве можно измерить мультиметром, что между клеммами 5V OUT и iGND будет напряжение 5V. При выходе равном FALSE, напряжение должно быть равно 0.
BUZZER	BOOL	Выход звукового сигнала.

Модуль содержит 1 канал V_OUT:

PLC-W-GPIO-v7_4_x_3

Название канала	Тип данных	Описание
V_OUT	BOOL	Канал типа InOut. Управляет питанием модулей. Если выход равен TRUE, то на ПЛК загорается зеленый диод, отвечающий за питание внешних модулей.
