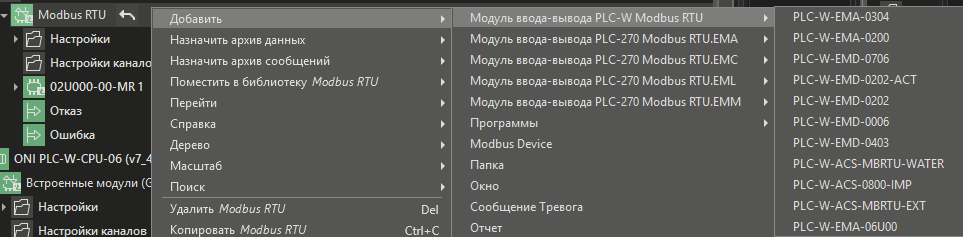

Название

Описание

PLC-W-EMA-0304

Модуль аналогового вывода 0-10В. Содержит каналы:

•AO1-AO4 - в аналоговом режиме работы модуля передают напряжение каналов в милливольтах. Тип - WORD. Доступ - Output;

•DI1-DI3 - дискретные каналы. Доступ - Input;

•AO_type - режим выхода: 0 - режим ШИМ с амплитудой 10В, 1 - аналоговый режим 0-10В. Доступ - InOut.

PLC-W-EMA-0200

Модуль с 2 токовыми входами (0-20мА/0-10В). Содержит два канала AI1-AI2 типа INT с доступом Input.

PLC-W-EMD-0706

Модуль-реле общего назначения. Содержит 7 дискретных каналов DI0-DI6 с доступом Input и 6 дискретных каналов DO1-DO6 с доступом Output.

PLC-W-EMD-0202-ACT

Модуль с 2 дискретными входами и 2 релейными выходами с измерением активной мощности и напряжения. Содержит:

•DI1-DI2 - дискретные каналы. Доступ - Input;

•DO1-DO2 - дискретные каналы. Доступ - Output;

•Ch1_VoltageRMS, Ch2_VoltageRMS - напряжение (RMS), Значение*0.01, В. Тип - WORD. Доступ - Input;

•Ch1_ActivePower, Ch2_ActivePower - активная мощность, Значение*0.01, В. Тип - WORD. Доступ - Input;

•Ch1_ActiveEnergy, Ch2_ActiveEnergy - активная энергия, Значение*0.001, кВт*ч. Тип - WORD. Доступ - Input.

PLC-W-EMD-0202

Модуль с 2 дискретными входами и 2 релейными выходами. Содержит:

•DI1-DI2 - дискретные каналы. Доступ - Input;

•DO1-DO2 - дискретные каналы. Доступ - Output.

PLC-W-EMD-0006

Модуль содержит: DO1-DO6 - дискретные каналы. Доступ - Output.

PLC-W-EMD-0403

Модуль с 4 дискретными входами 3 релейными выходами. Содержит:

•DI1-DI4 - дискретные каналы. Доступ - Input;

•DO1-DO3 - дискретные каналы. Доступ - Output.

PLC-W-ACS-MBRTU-WATER

Модуль учета водопотребления и контроля протечек. Содержит:

•DI1-DI6 - дискретные каналы. Доступ - Input;

•DO1-DO2 - дискретные каналы. Доступ - Output;

•P1_impulseCounter, P2_impulseCounter - счетные входы. Тип - WORD. Доступ - Input;

•P1_resetCounter, P2_resetCounter - индикатор сброса счетчика. Тип - BOOL. Доступ - Input.

PLC-W-ACS-0800-IMP

8-канальный модуль дискретных и счетных входов. Содержит:

•DI1-DI8 - дискретные каналы. Доступ - Input;

•DI1_freqTotal - DI8_freqTotal - целая часть значения частоты сигнала. Тип - DWORD. Доступ - Input;

•DI1_freqFractional - DI8_freqFractional - дробная часть значения частоты сигнала. Тип - WORD. Доступ - Input;

•DI1_mode - DI8_mode - выбор режима опроса дискретных каналов:-0 - частота входного сигнала; 1 - детектирование нажатий. Тип - BOOL. Доступ - InOut.

PLC-W-ACS-MBRTU-EXT

Преобразователь интерфейсов для удаленных модулей. Содержит 8 каналов Тип устройства 1 - Тип устройства 8 типа STRING.

Порядок работы с модулем:

1.В параметр "Тип устройства N" указать через ";":

•Порядковый номер подключенного к шине модуля (от 1 до 8);

•Тип каналов модуля (DI/DO/DIO);

•Количество каналов.

2.Если модулей меньше 8 - оставить начальное значение параметра Тип устройства N пустым. Лишние созданные папки с каналами можно удалять.

3.Включить отображение детального дерева.

4.Выполнить скрипт Расчет регистров PLC-W-ACS-MBRTU-EXT из библиотеки ONI.

Важно! Скрипт ищет все устройства, начинающиеся на PLC-W-ACS-MBRTU-EXT. Не меняйте имя модуля до исполнения скрипта.

PLC-W-EMA-06U00

Модуль аналогового ввода для измерения термосопротивлений. Содержит 12 групп аналоговых каналов: IN1P-IN6P и IN1N-IN6N.

Каждая группа каналов IN1P-IN6P содержит каналы:

•INP_type - тип датчика, подключенного к каналу INP либо к IN в дифференциальном режиме. Тип - INT. Доступ - InOut;

•INP_lowerlimit - нижняя граница диапазона измерения активного датчика для каналов INP либо IN в дифференциальном режиме. Тип - INT. Доступ - InOut;

•INP_upperlimit - верхняя граница диапазона измерения активного датчика для каналов INP либо IN в дифференциальном режиме. Тип - INT. Доступ - InOut;

•INP_generalValue - измеренное значение для канала INP либо дифференциального канала IN. Тип - DINT. Доступ - Input;

•INP_tansformedValue - пересчитанное в физическую величину значение для канала INP либо дифференциального канала IN. Тип - INT. Доступ - Input.

Каждая группа каналов IN1N-IN6N содержит каналы:

•INN_type - тип датчика, подключенного к каналу INN. Тип - INT. Доступ - InOut;

•INN_lowerlimit - нижняя граница диапазона измерения активного датчика для каналов INN. Тип - INT. Доступ - InOut;

•INN_upperlimit - верхняя граница диапазона измерения активного датчика для каналов INN. Тип - INT. Доступ - InOut;

•INN_generalValue - измеренное значение для канала INN. Тип - DINT. Доступ - Input;

•INN_tansformedValue - пересчитанное в физическую величину значение для канала INN. Тип - INT. Доступ - Input.
