Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку Stabur.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с ПЛК Stabur. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

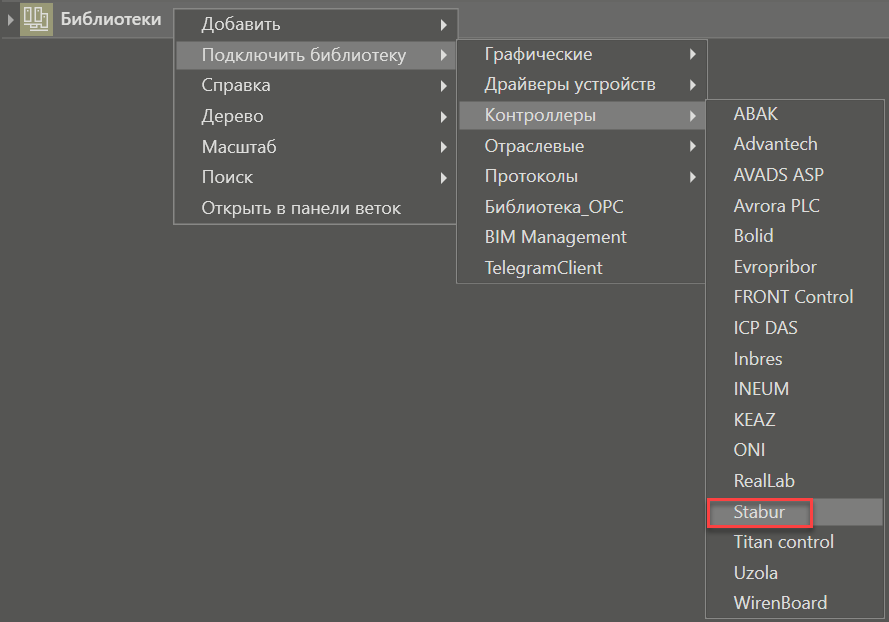

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ Stabur.
После этого в полном Дереве библиотек отобразится две библиотеки:
•Stabur;
•Управление контролами.
После подключения библиотеки контроллеры станут доступны для добавления в Дерево системы.
Библиотека Stabur

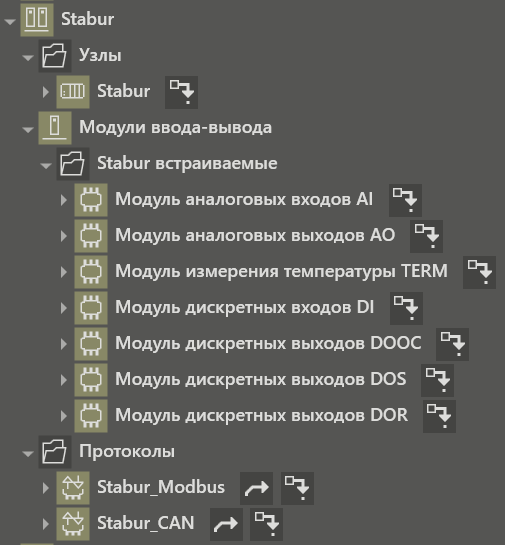

Библиотека Stabur содержит группы: Узлы, Модули ввода-вывода и Протоколы для работы с ПЛК Stabur:
Группа Узлы библиотеки Stabur содержит конфигурацию ПЛК Stabur.
Группа Модули ввода-вывода библиотеки Stabur содержит следующие модули:
•Модуль измерения температуры TERM
•Модуль дискретных выходов DOOC
•Модуль дискретных выходов DOS
•Модуль дискретных выходов DOR
Группа Протоколы содержит встроенные протоколы:
Библиотека Управление контролами
Библиотека Управление контролами содержит ФБ Control_LedBeepScreen, предназначенный для управления светодиодами, зуммером и яркостью экрана HMI-панели через системные интерфейсы операционной системы Linux.
