S-300-AI16_hart_p

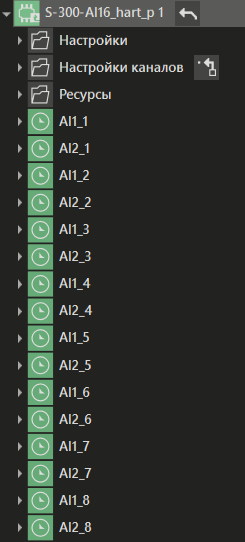

Модуль аналогового ввода с поддержкой HART-протокола и гальванической развязкой, содержащий 16 каналов:

S_300_AI16_hart_p_1

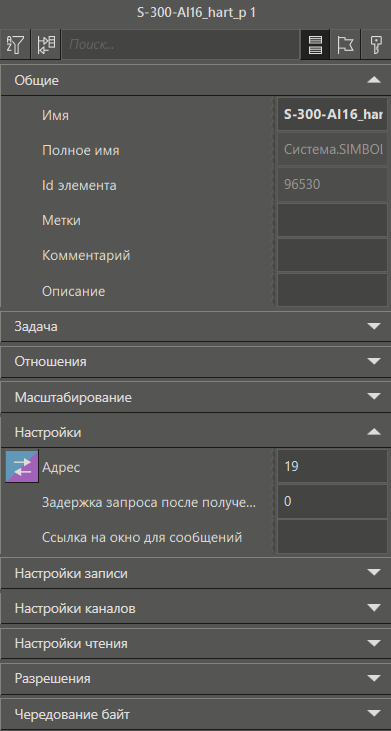

Вид панели свойств модуля:

S_300_AI16_hart_p_2

Описание свойств представлено в соответствующем разделе.



S-300-AI16_hart_p содержит 16 каналов с настройками: доступ - Input, тип значения - SYSTEM_LREAL_PARAM. Модуль соответствует блоку аналоговых входов AI1-AI16 с HART-протоколом и гальванической развязкой. Предназначен для подключения интеллектуальных датчиков во взрывоопасных зонах.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

AI

Input

SYSTEM_LREAL_PARAM

Группа каналов. Содержит 16 каналов (AI1_1-AI2_8). Адреса Modbus: 0...15. Значение в инженерных единицах (4-20 мА с поддержкой HART).
