S-300-AO4_hart

Модуль аналогового вывода с поддержкой HART-протокола, содержащий 4 канала:

S_300_AO4_hart_1

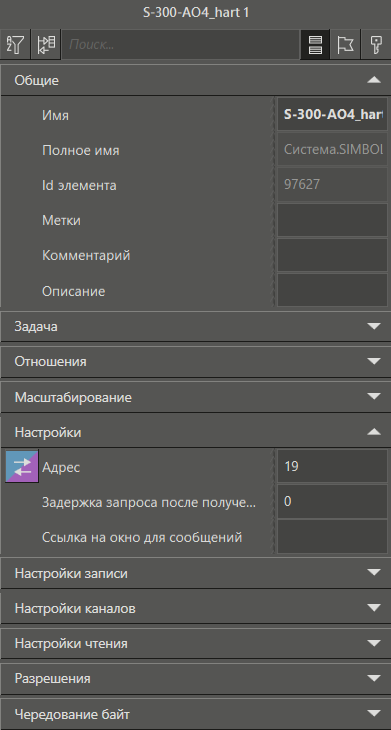

Вид панели свойств модуля:

S_300_AO4_hart_2

Описание свойств представлено в соответствующем разделе.



S-300-AO4_hart содержит 4 канала с настройками: доступ - Output, тип значения - SYSTEM_LREAL_PARAM. Модуль соответствует блоку аналоговых выходов AO1-AO4 с HART-протоколом. Предназначен для управления интеллектуальными исполнительными механизмами с HART-протоколом.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

AO

Output

SYSTEM_LREAL_PARAM

Группа каналов. Содержит 4 канала (AO1-AO4). Адреса Modbus: 0...3. Значение в инженерных единицах (4-20 мА с поддержкой HART).
