S-300-AO8_hart

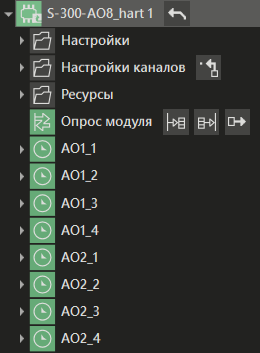

Модуль аналогового вывода с поддержкой HART-протокола, содержащий 8 каналов:

S_300_AO8_hart_1

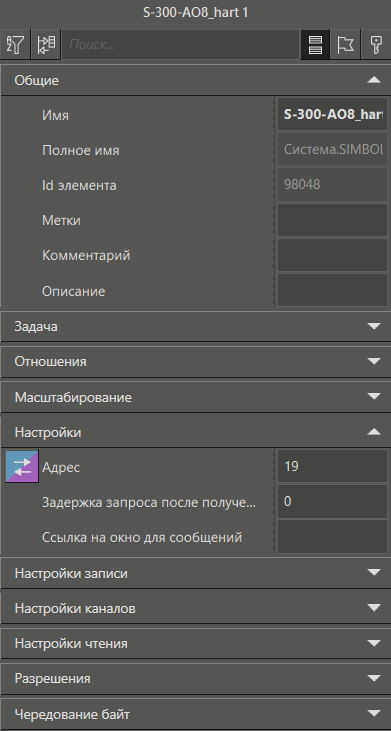

Вид панели свойств модуля:

S_300_AO8_hart_2

Описание свойств представлено в соответствующем разделе.



S-300-AO8_hart содержит 8 каналов с настройками: доступ - Output, тип значения - SYSTEM_LREAL_PARAM. Модуль соответствует блоку аналоговых выходов AO1-AO8 с HART-протоколом. Предназначен для управления интеллектуальными исполнительными механизмами с HART-протоколом.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

AO

Output

SYSTEM_LREAL_PARAM

Группа каналов. Содержит 8 каналов (AO1_1-AO2_4). Адреса Modbus: 0...7. Значение в инженерных единицах (4-20 мА с поддержкой HART).
