Работа с конроллерами в MasterSCADA 4D > Руководство по работе с конроллером SIMBOL-300 > Подключение устройств по протоколам > Специализированные протоколы и модули SIMBOL-300 > Modbus TCP > Модули S-300 TCP > Дискретные модули > S-300_DI32

Модуль аналогового ввода, содержащий 32 канала:

S_300_DI32_TCP_1

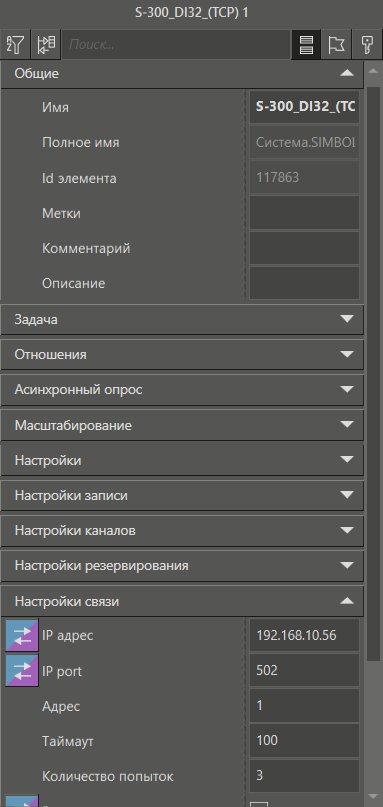

Вид панели свойств модуля:

S_300_DI32_TCP_2

Описание свойств представлено в соответствующем разделе.

S-300_DI32_(TCP) содержит 32 канала с настройками: доступ - Input. Модуль соответствует блоку дискретных входов DI1-DI32 устройства. Предназначен для подключения дискретных датчиков и сигналов "сухой контакт" по протоколу Modbus TCP.

Описание каналов модуля:

Название	Доступ	Тип значения	Описание
DI	Input	SYSTEM_BOOL_PARAM	Группа каналов содержит 32 канала. Каждый канал соответствует дискретному входу модуля с номером от 1 до 32. Значение TRUE указывает на наличие сигнала (замкнутые контакты), FALSE - на отсутствие сигнала (разомкнутые контакты).
DI_mask_1	Input	SYSTEM_DINT_PARAM	Канал для группового чтения состояния дискретных входов 1-16. Каждый бит 32-разрядного числа соответствует состоянию одного входа (0-й бит - вход 1, ..., 15-й бит - вход 16). Диапазон значений: 0...65535 (0x00000000 - 0x0000FFFF).
DI_mask_2	Input	SYSTEM_DINT_PARAM	Канал для группового чтения состояния дискретных входов 17-32. Каждый бит 32-разрядного числа соответствует состоянию одного входа (0-й бит - вход 17, ..., 15-й бит - вход 32). Диапазон значений: 0...65535 (0x00000000 - 0x0000FFFF).
