S-300_RO16_(TCP)

Модуль аналогового вывода, содержащий 16 каналов:

S_300_RO16_TCP_1

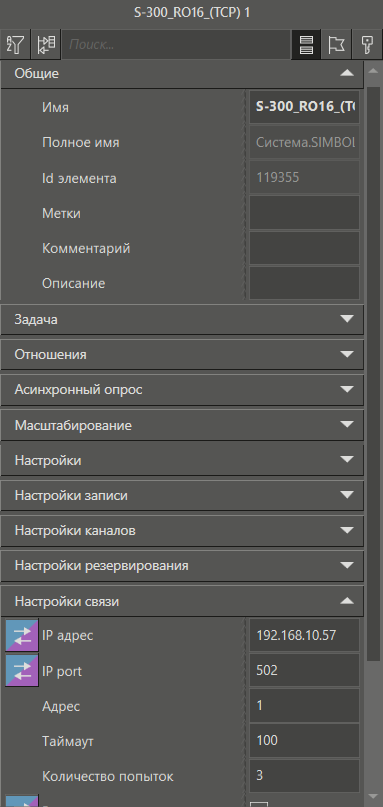

Вид панели свойств модуля:

S_300_RO16_TCP_2

Описание свойств представлено в соответствующем разделе.



S-300_RO16_(TCP) содержит 16 каналов с настройками: доступ - Output. Модуль соответствует блоку релейных выходов RO1-RO16 устройства. Предназначен для управления нагрузками через электромеханические реле по протоколу Modbus TCP.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

RO

Output

SYSTEM_BOOL_PARAM

Группа каналов содержит 16 каналов. Каждый канал соответствует релейному выходу модуля с номером от 1 до 16. Значение TRUE включает реле (замыкает контакты), FALSE - выключает (размыкает контакты).

RO_mask_1

Output

SYSTEM_DINT_PARAM

Канал для группового управления и диагностики релейных выходов 1-8. Каждый бит 32-разрядного числа соответствует состоянию одного выхода (0-й бит - выход 1, ..., 7-й бит - выход 8). Диапазон значений: 0...255 (0x00000000 - 0x000000FF).

RO_mask_2

Output

SYSTEM_DINT_PARAM

Канал для группового управления и диагностики релейных выходов 9-16. Каждый бит 32-разрядного числа соответствует состоянию одного выхода (0-й бит - выход 9, ..., 7-й бит - выход 16). Диапазон значений: 0...255 (0x00000000 - 0x000000FF).
