На основе Тройника создадим фигуру Четверник:

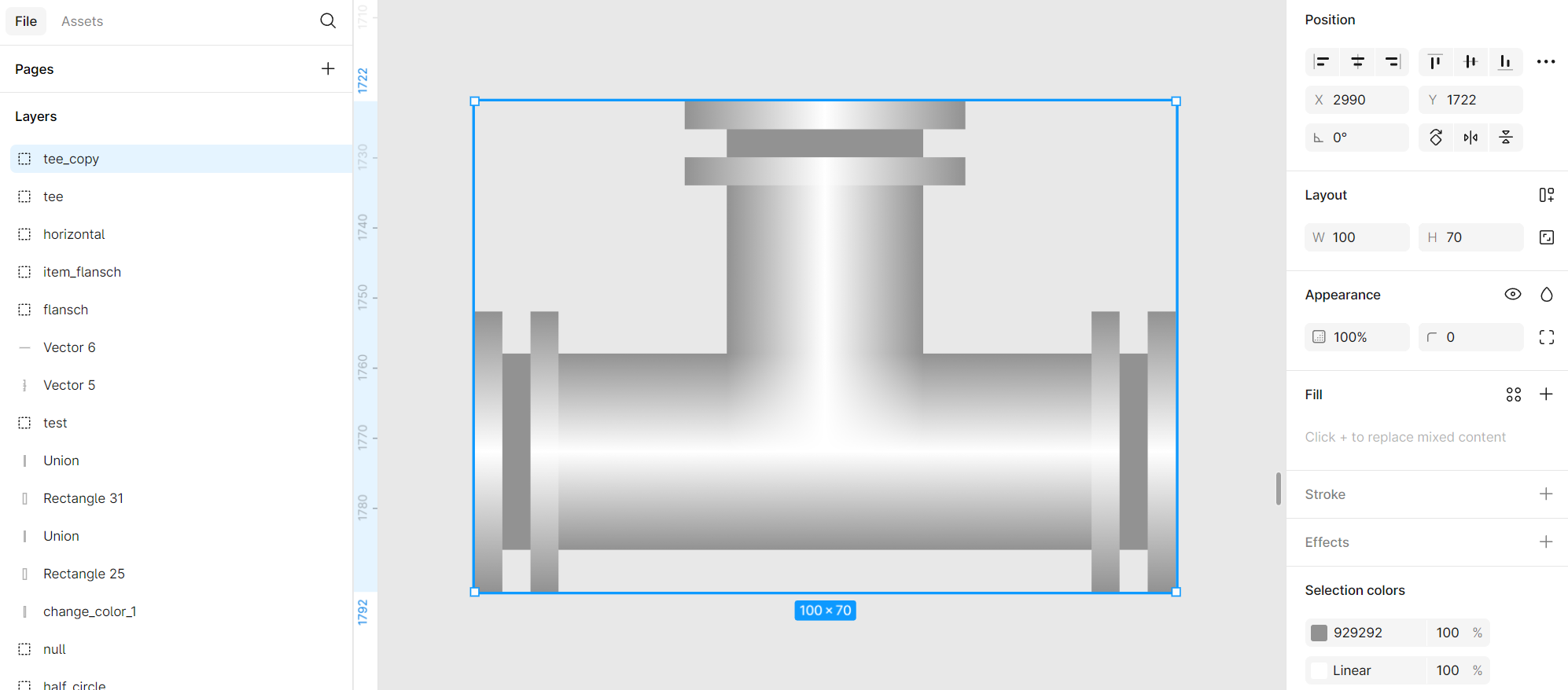

I.Продублируем тройник:

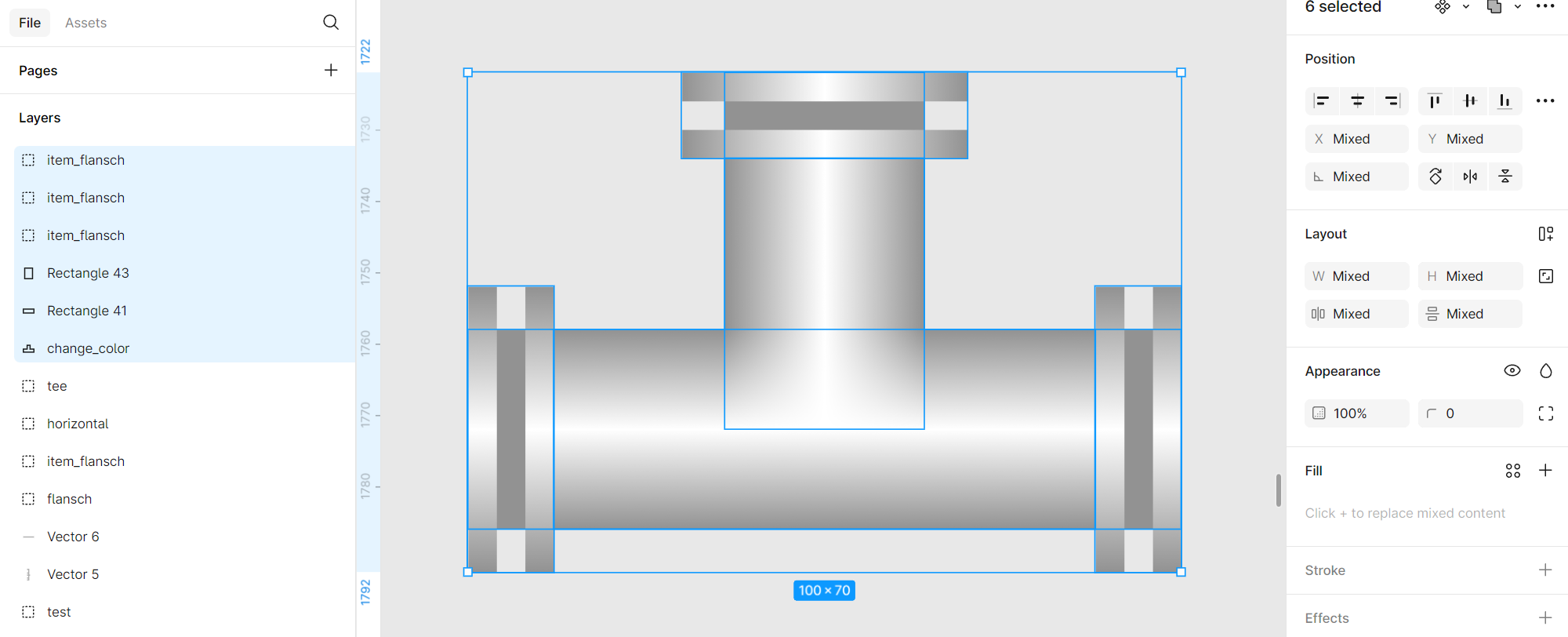

II.Разгруппируем дубликат:

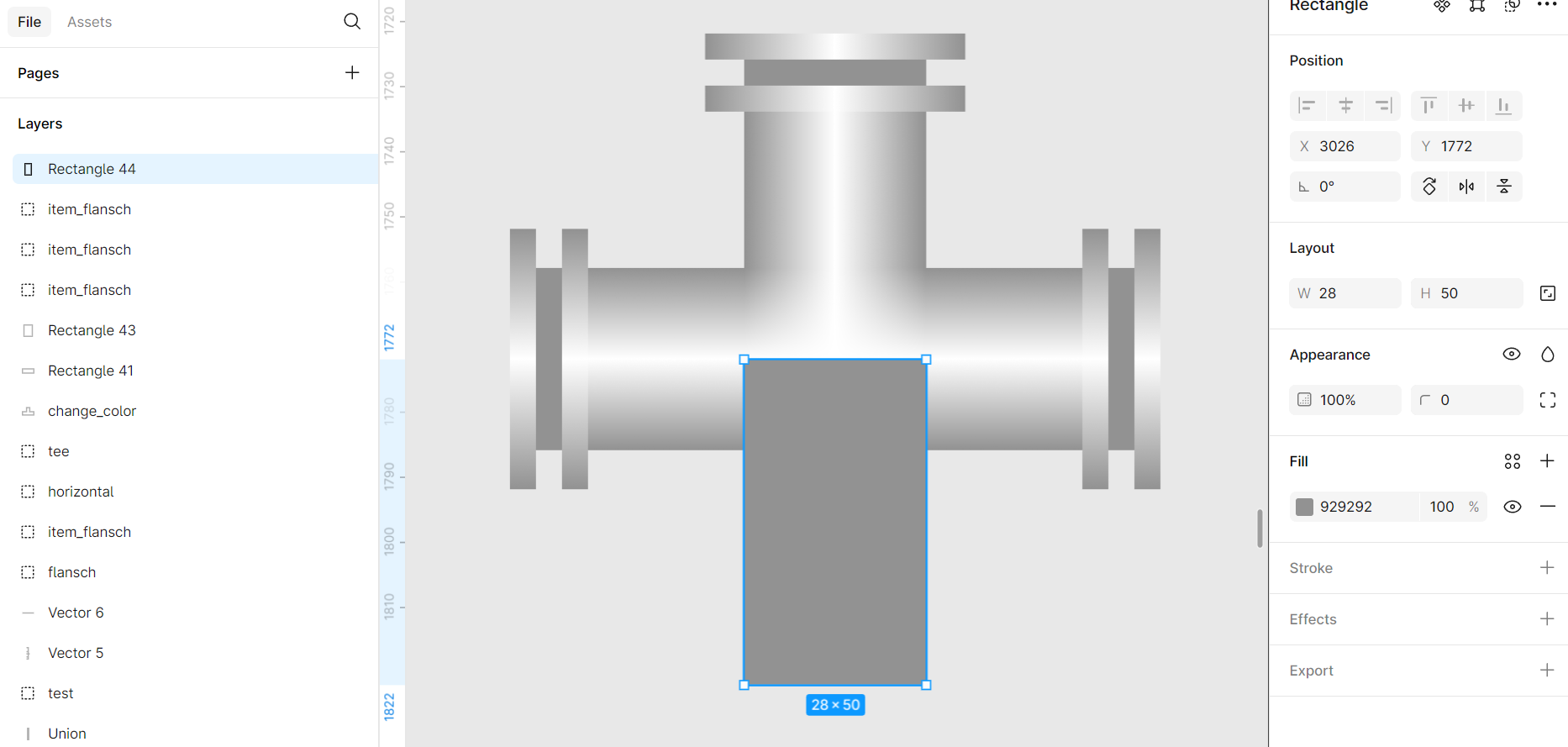

III.Создадим прямоугольник 28x50 с заливкой #929292 и разместим его немного ниже центра:

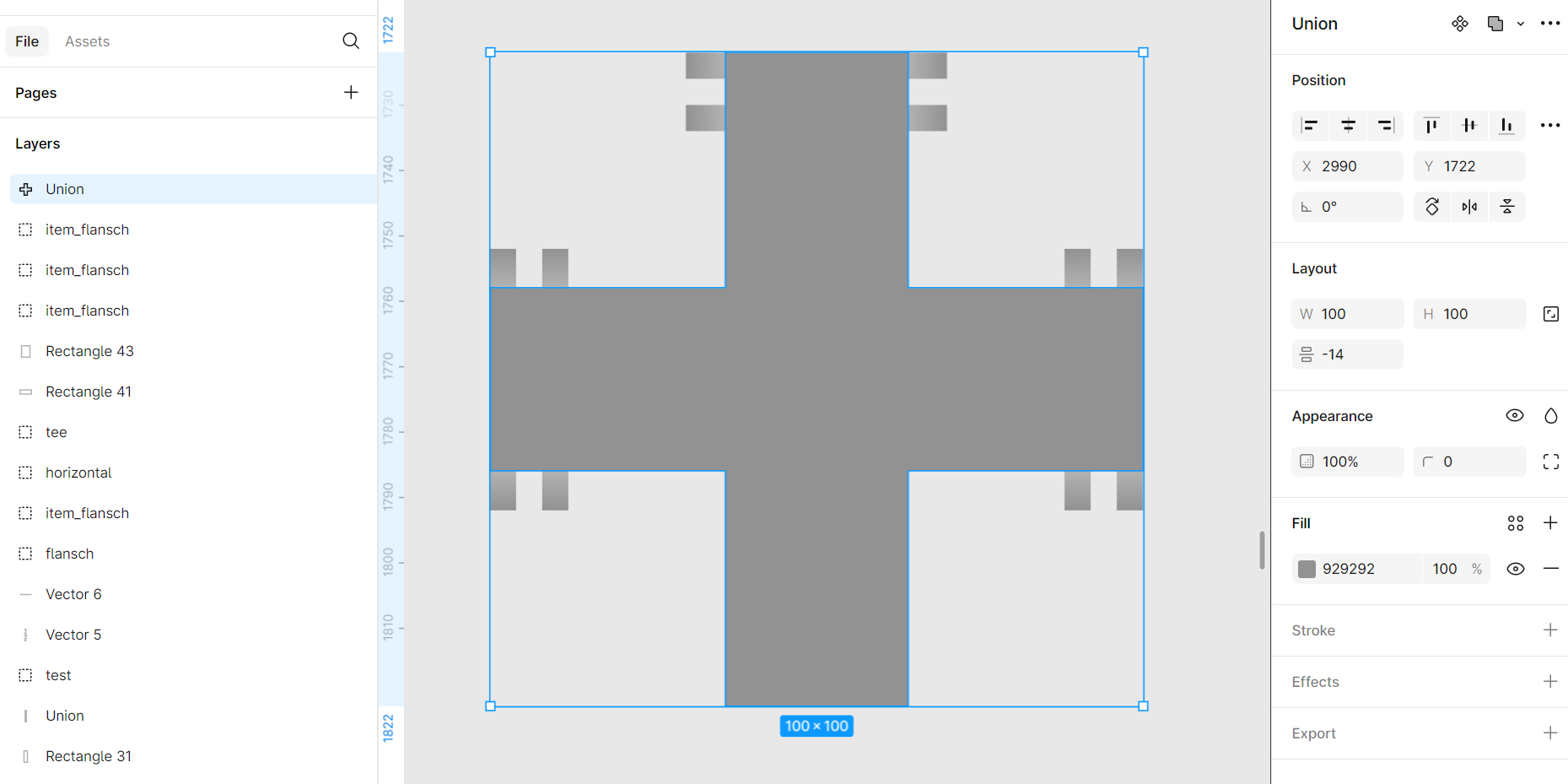

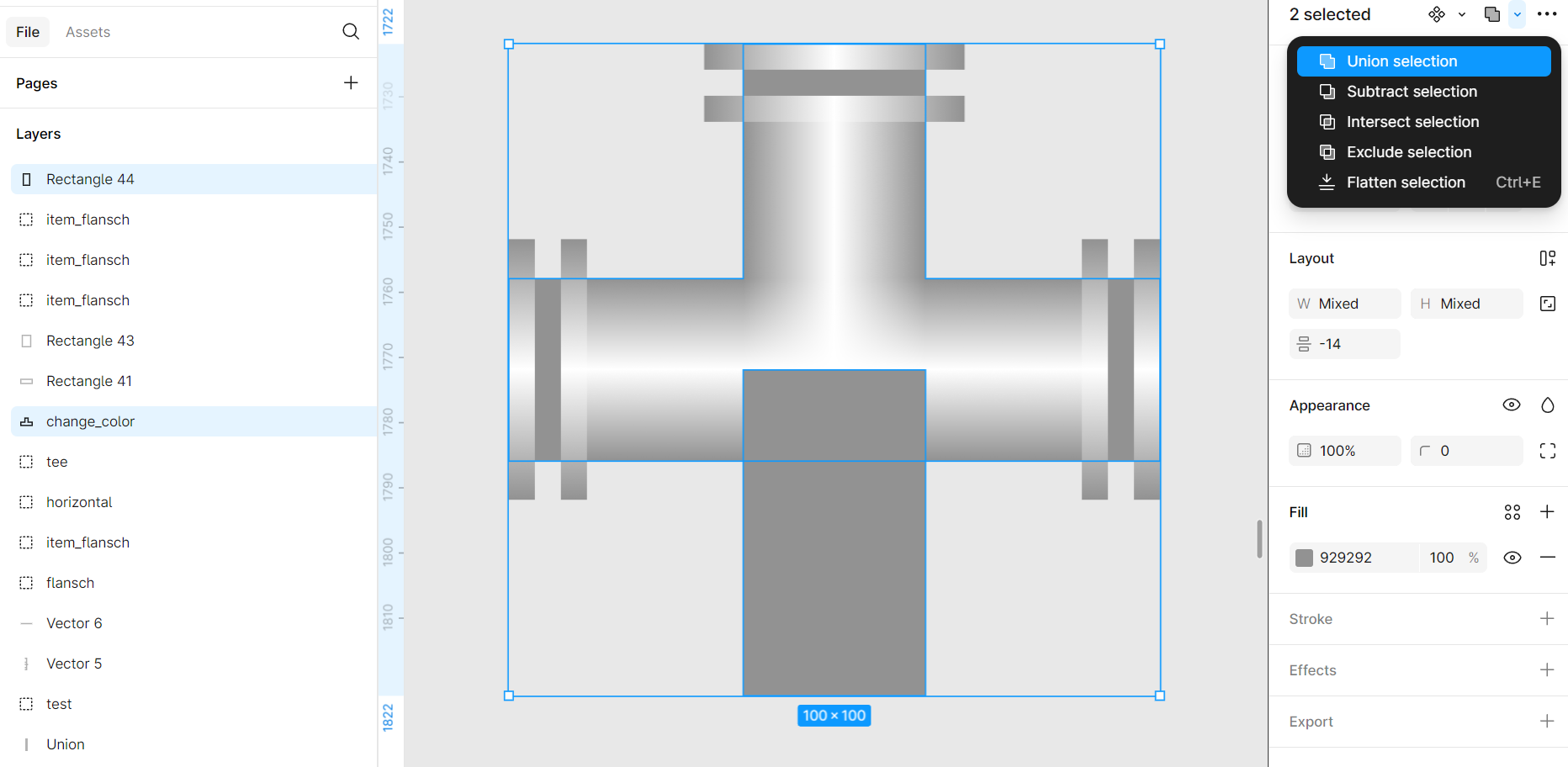

IV.С помощью Boolean-операций объединяем данный прямоугольник со слоем тройника "change_color":

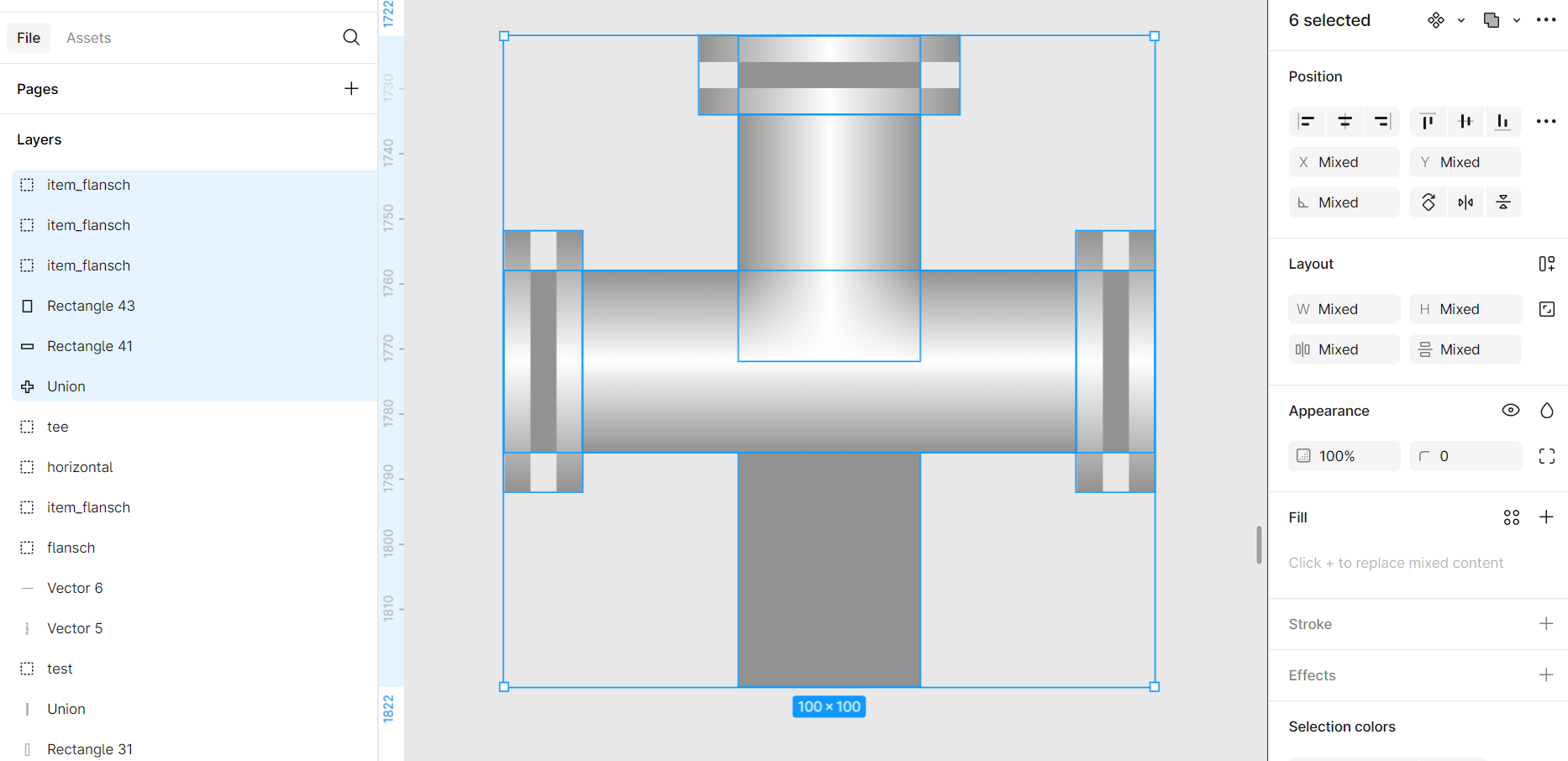

V.Разместим Union слой под всеми остальными фигурами:

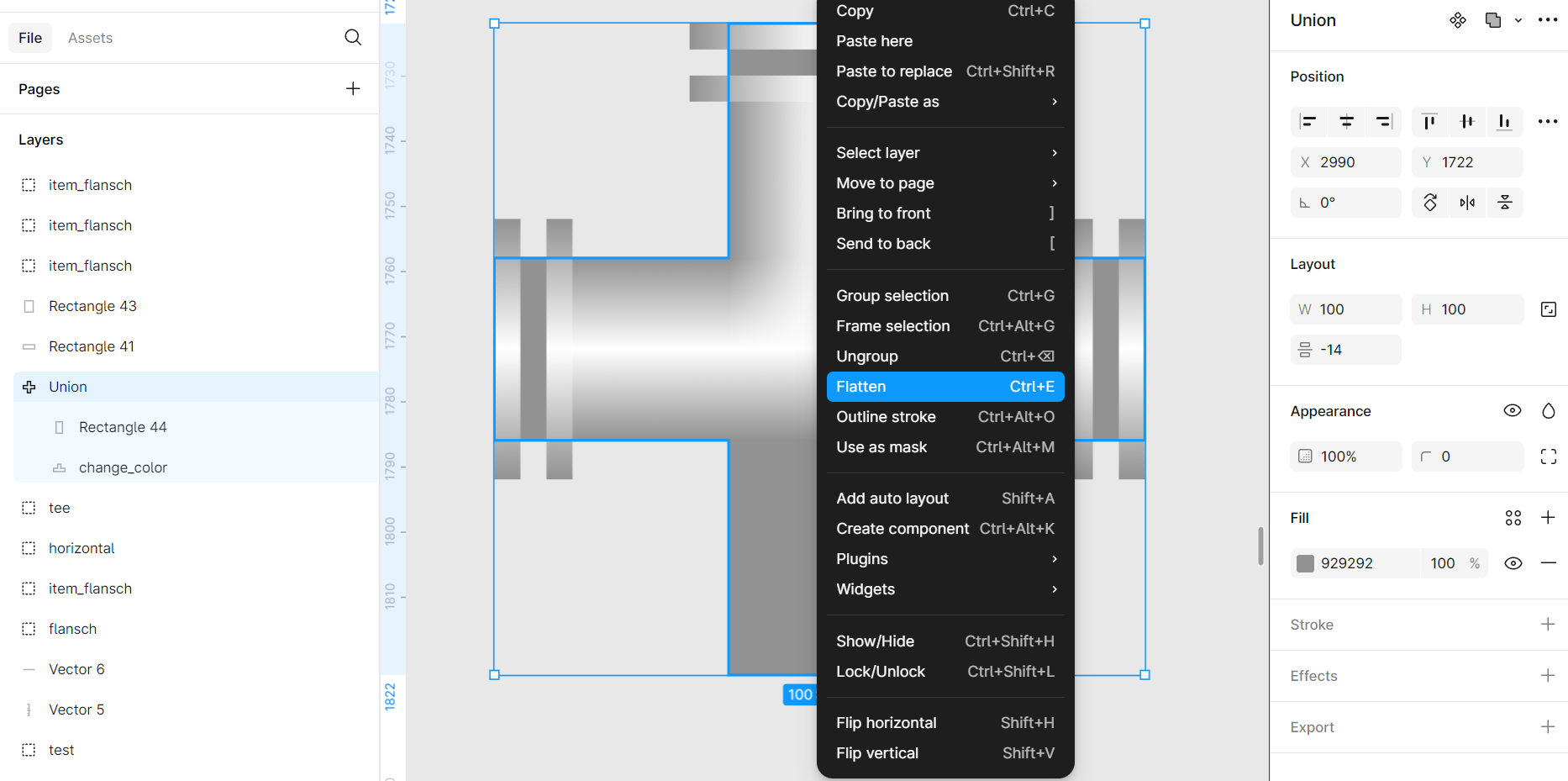

VI.Последним этапом Union фигуру нужно преобразовать в path:

Для этого также воспользуемся командой Flatten.

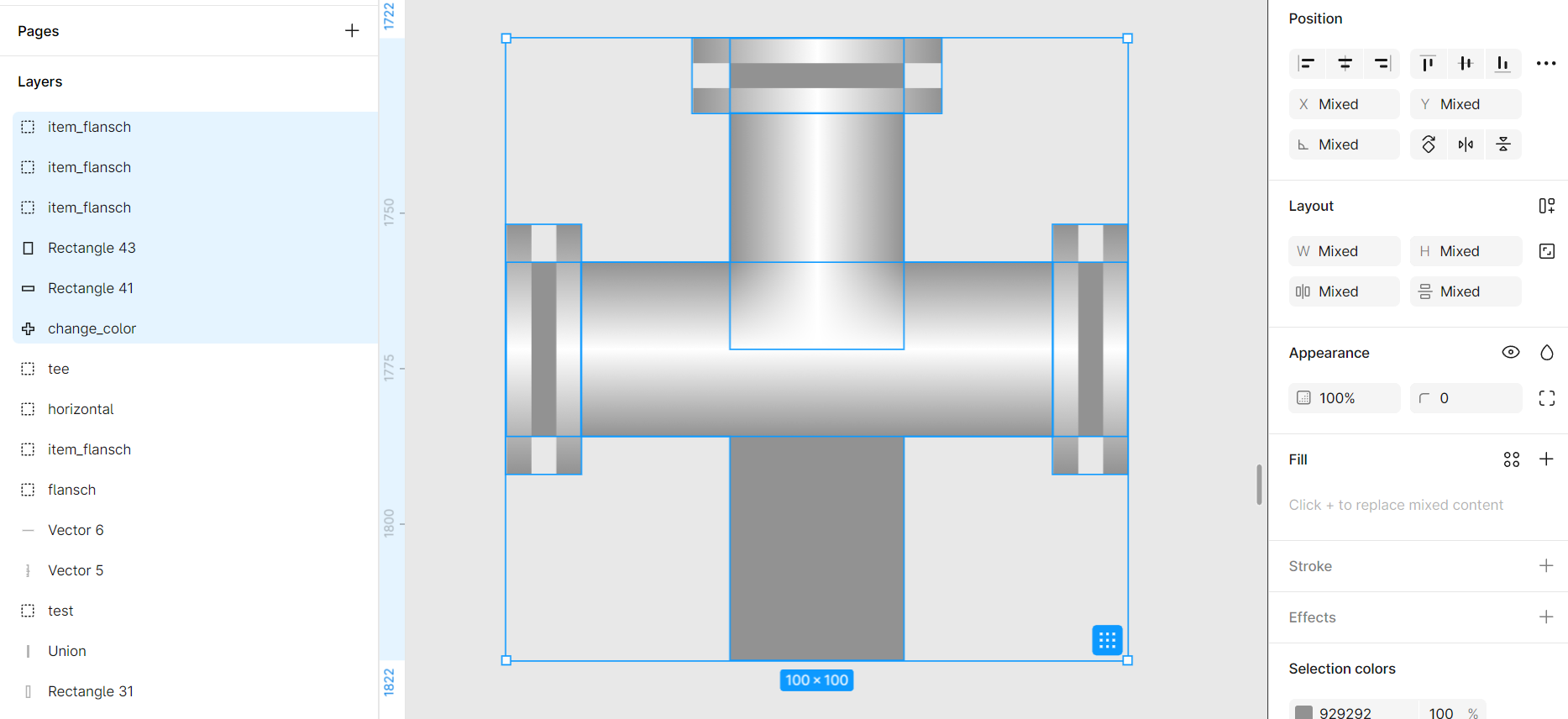

VII.Path слой Union нужно переименовать в "change_color":

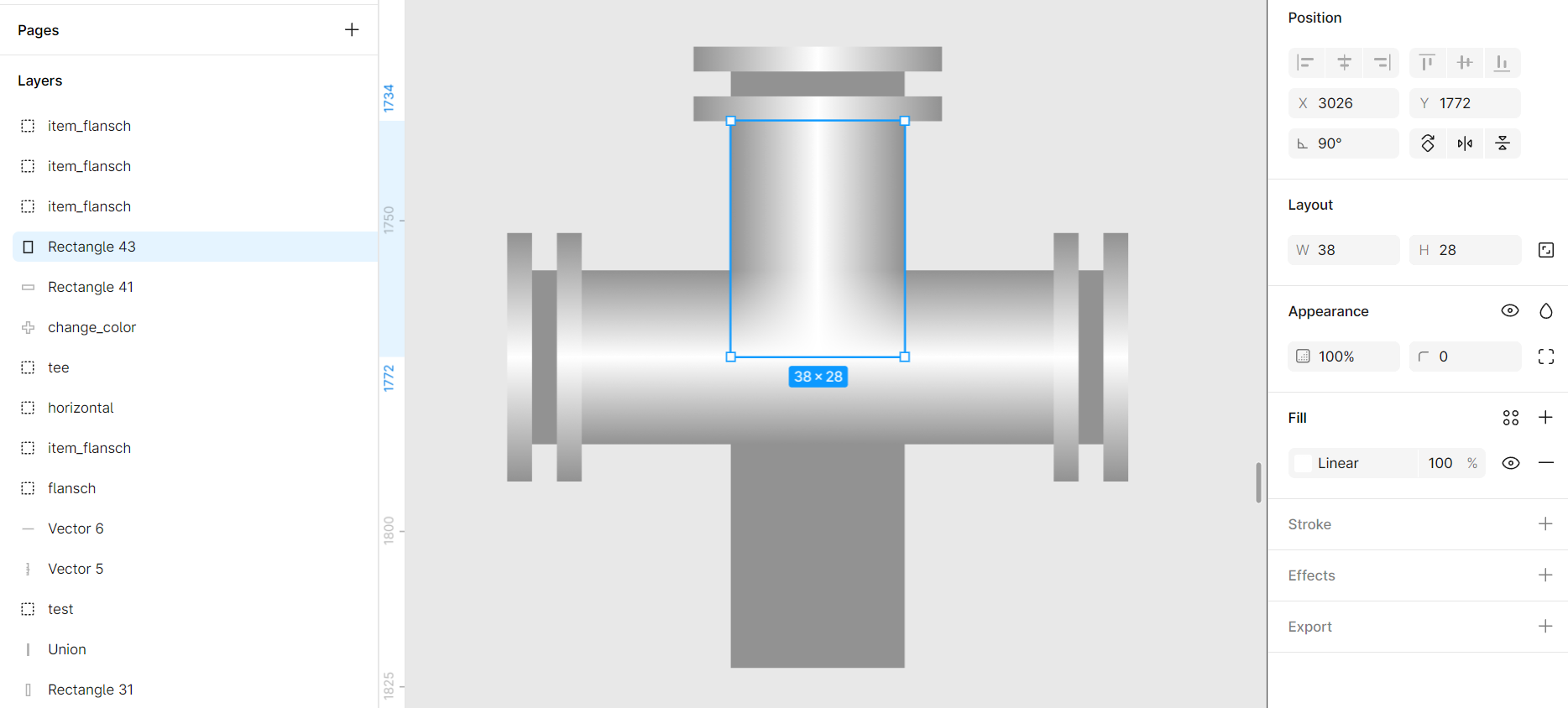

VIII. Продублируем верхнюю часть непрозрачности:

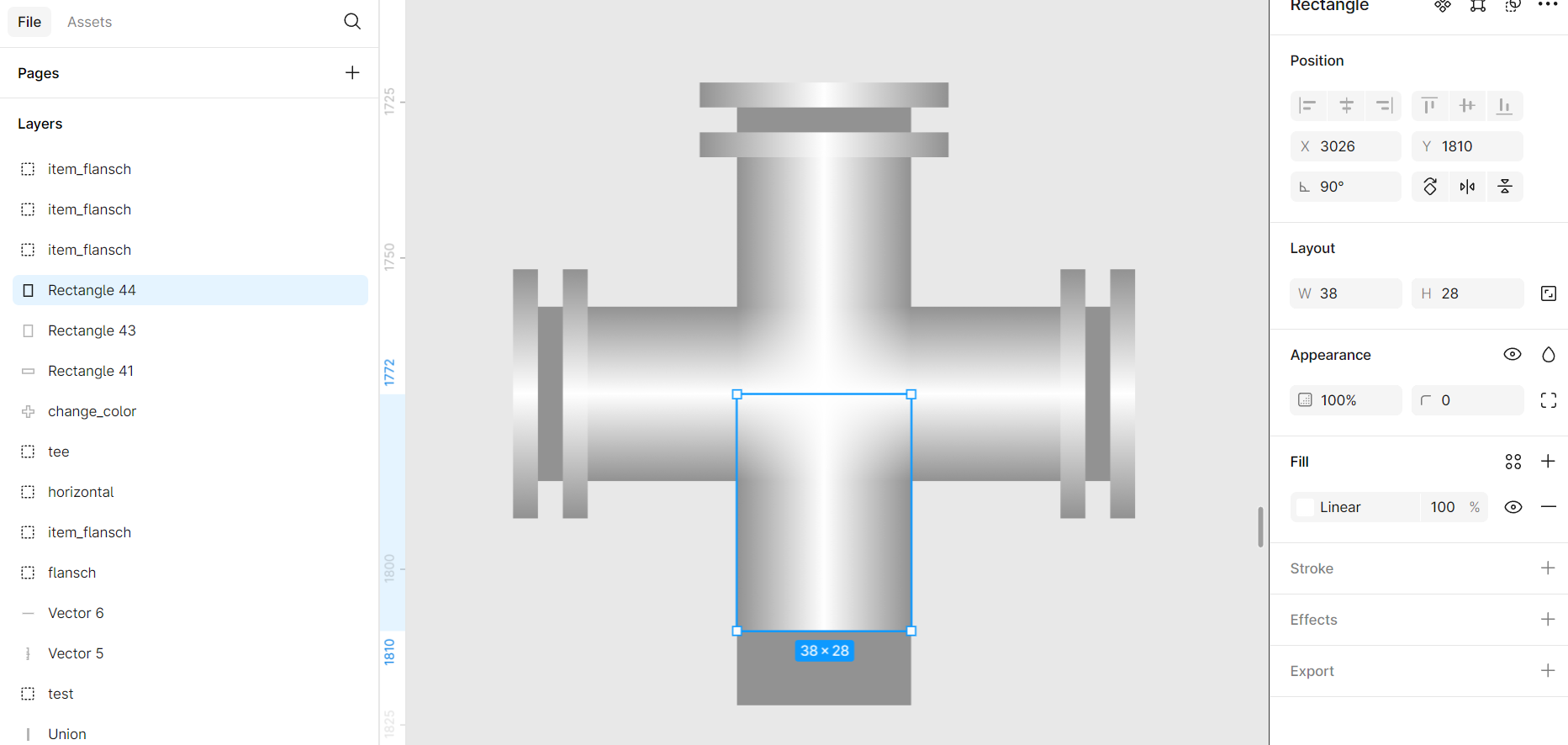

IX.Перемещаем её вниз:

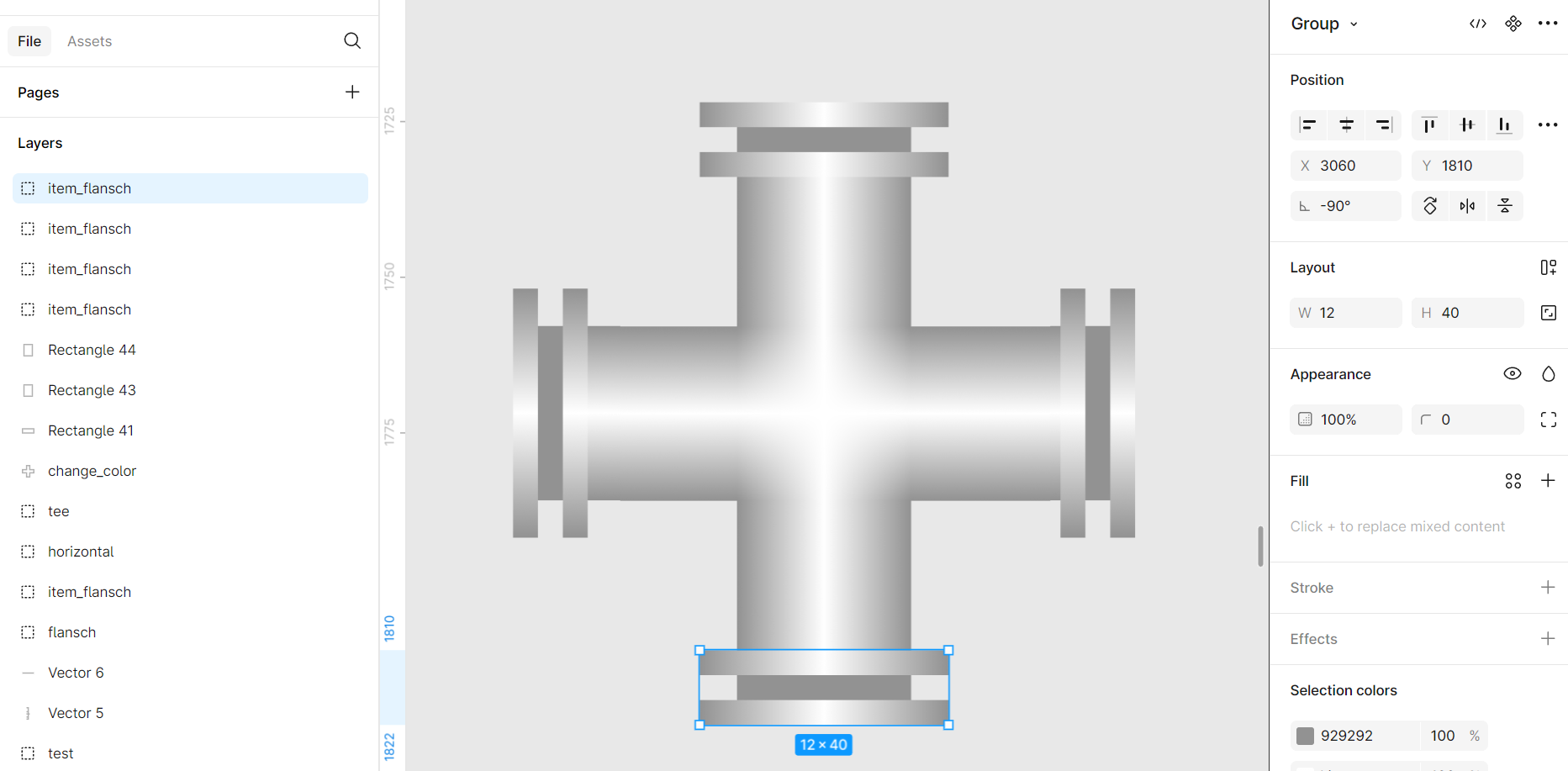

X.В нижней части четверника разместим фигуру "item_flansch":

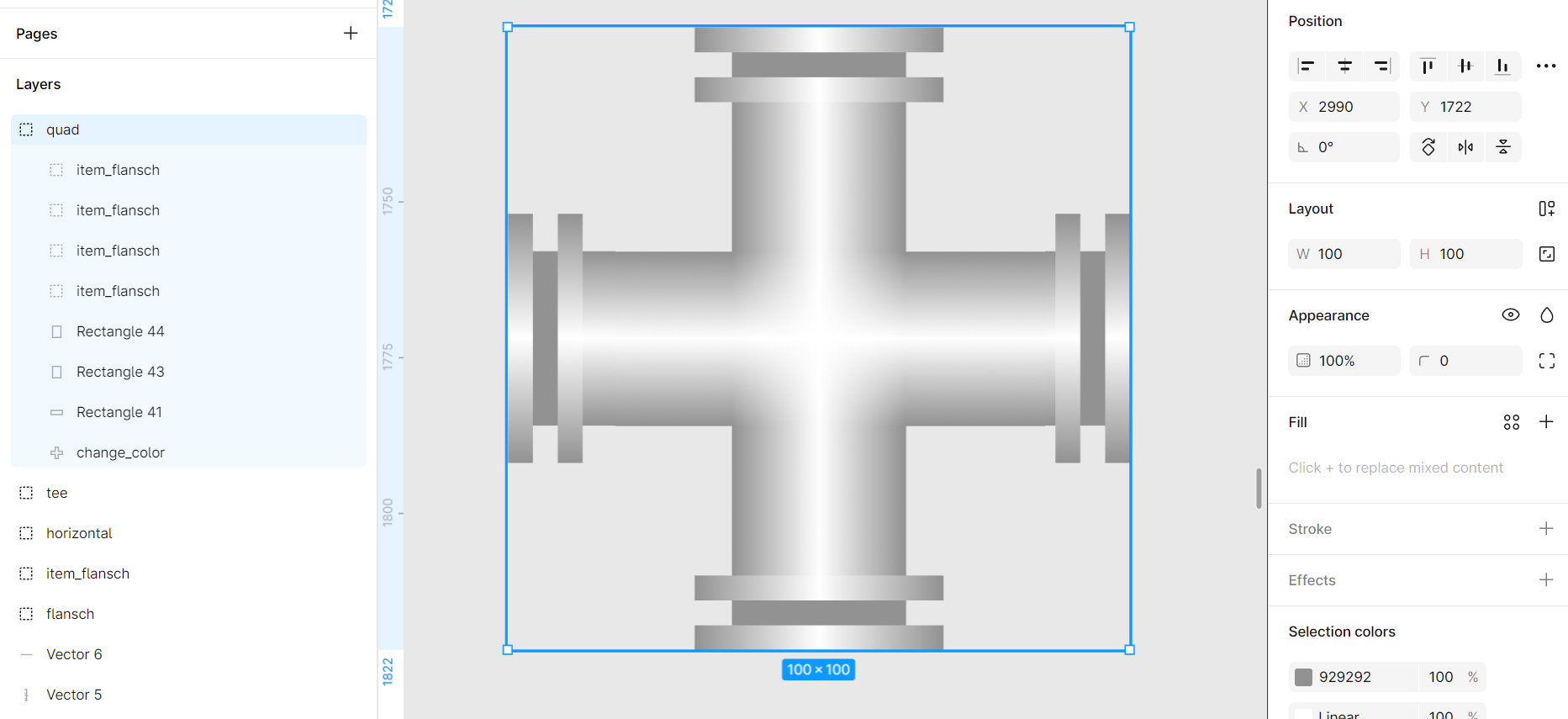

XI.Сгруппируем все элементы и назовем группу "quad":

Четверник готов.
