Для запуска нескольких узлов на одном компьютере, работающем под ОС Windows, можно воспользоваться приложением MasterSCADA 4D Monitor, в настройках которого предварительно устанавливается количество экземпляров исполнительной системы, которые требуется запустить одновременно. При этом в дереве системы также должно быть создано необходимое количество узлов. Затем в настройках узлов в свойстве Номер экземпляра mplc следует установить номера процессов, которые указаны в приложении MasterSCADA 4D Monitor.

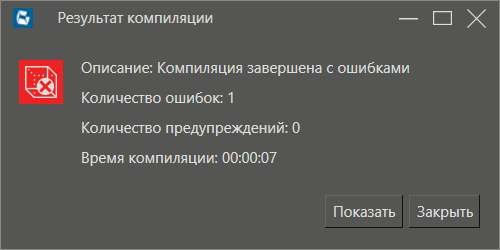

Если в настройках узлов не установить номера экземпляров mplc, то при компиляции проекта откроется окно Результат компиляции, сообщающее о наличии ошибок:

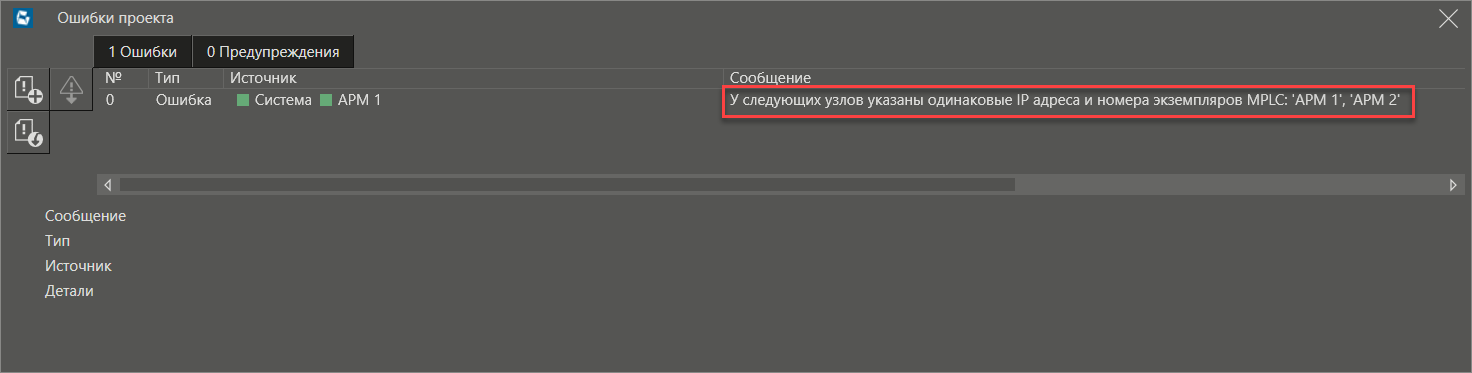

При нажатии на кнопку Показать откроется окно Ошибки проекта, содержащее сообщение об одинаковых номерах экземпляров:
Пример

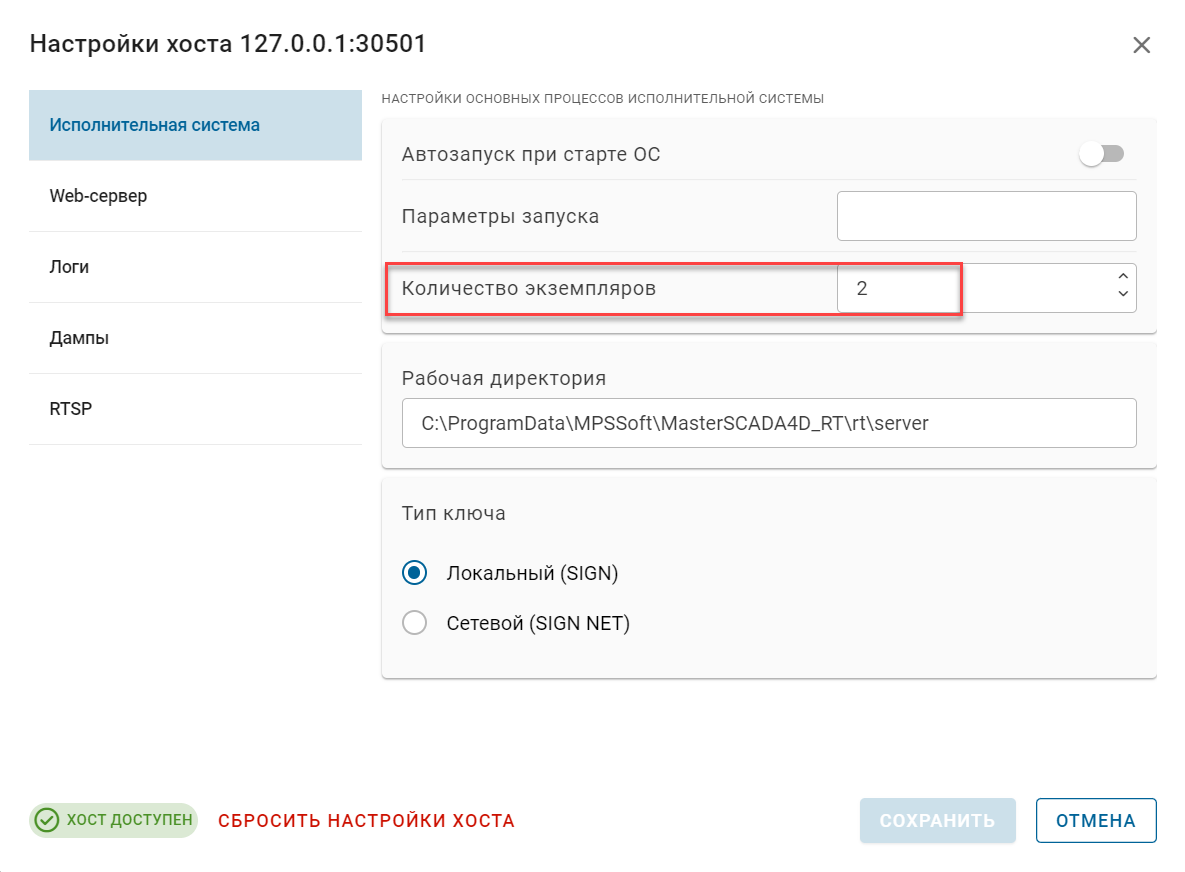

В мониторе в настройках исполнительной системы устанавливается два экземпляра:

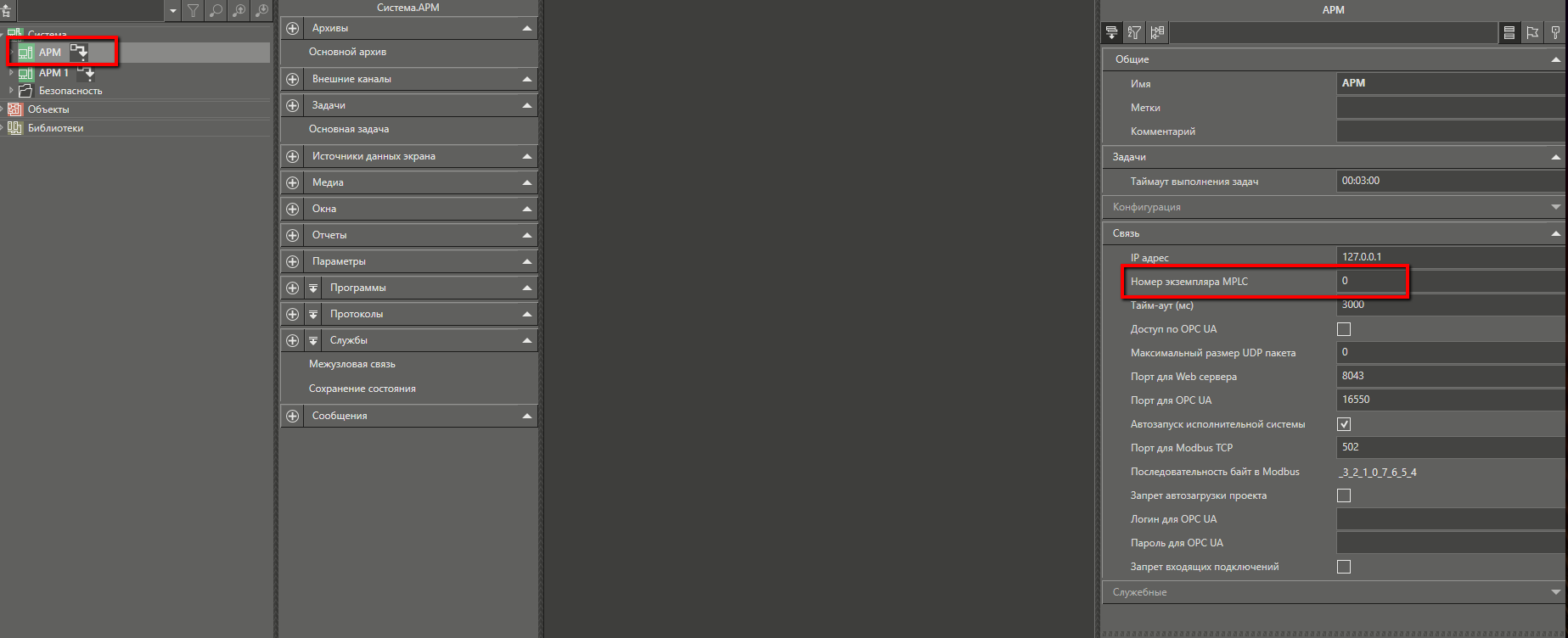

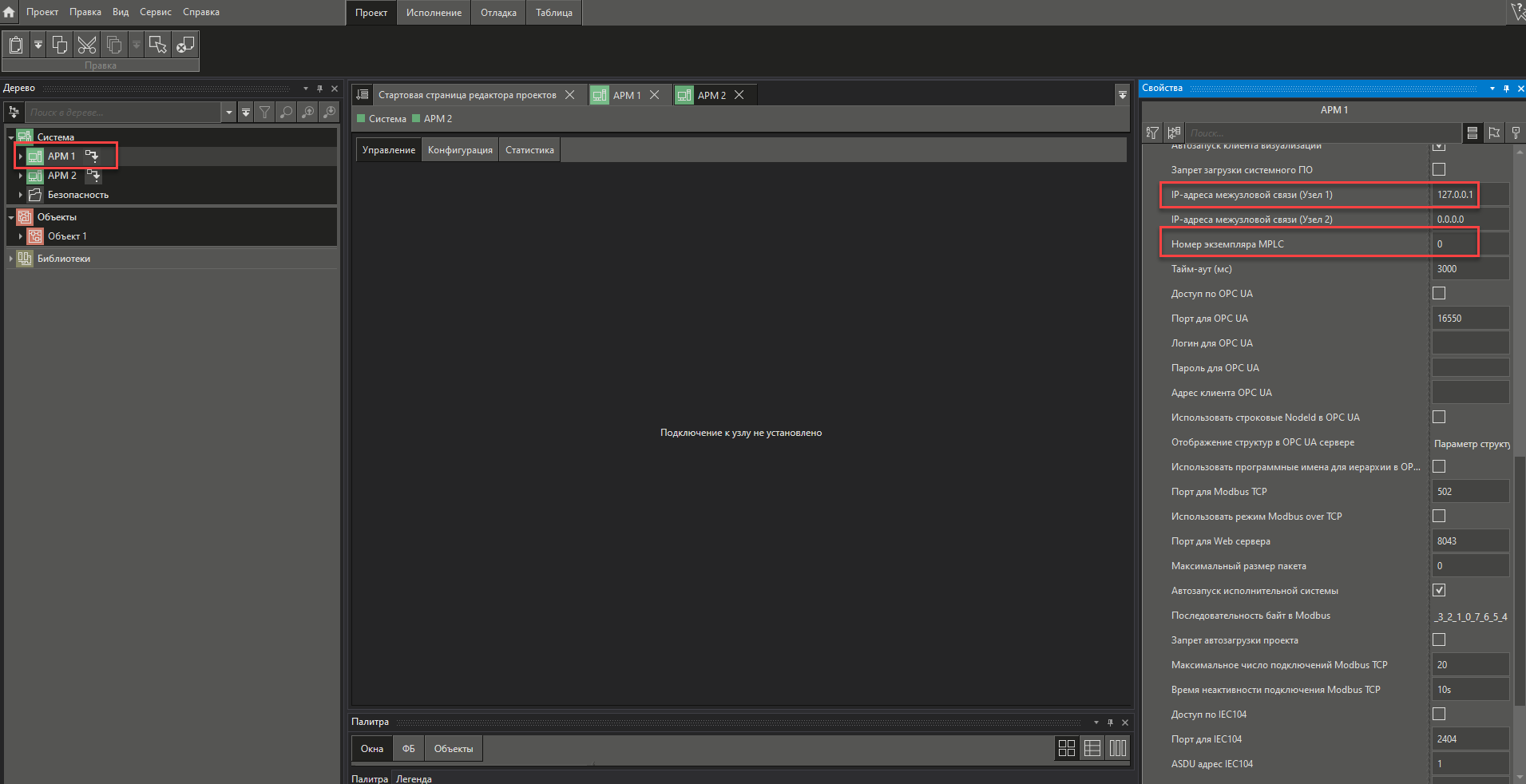

Настройки для АРМ 1, который должен запускаться в нулевом процессе:

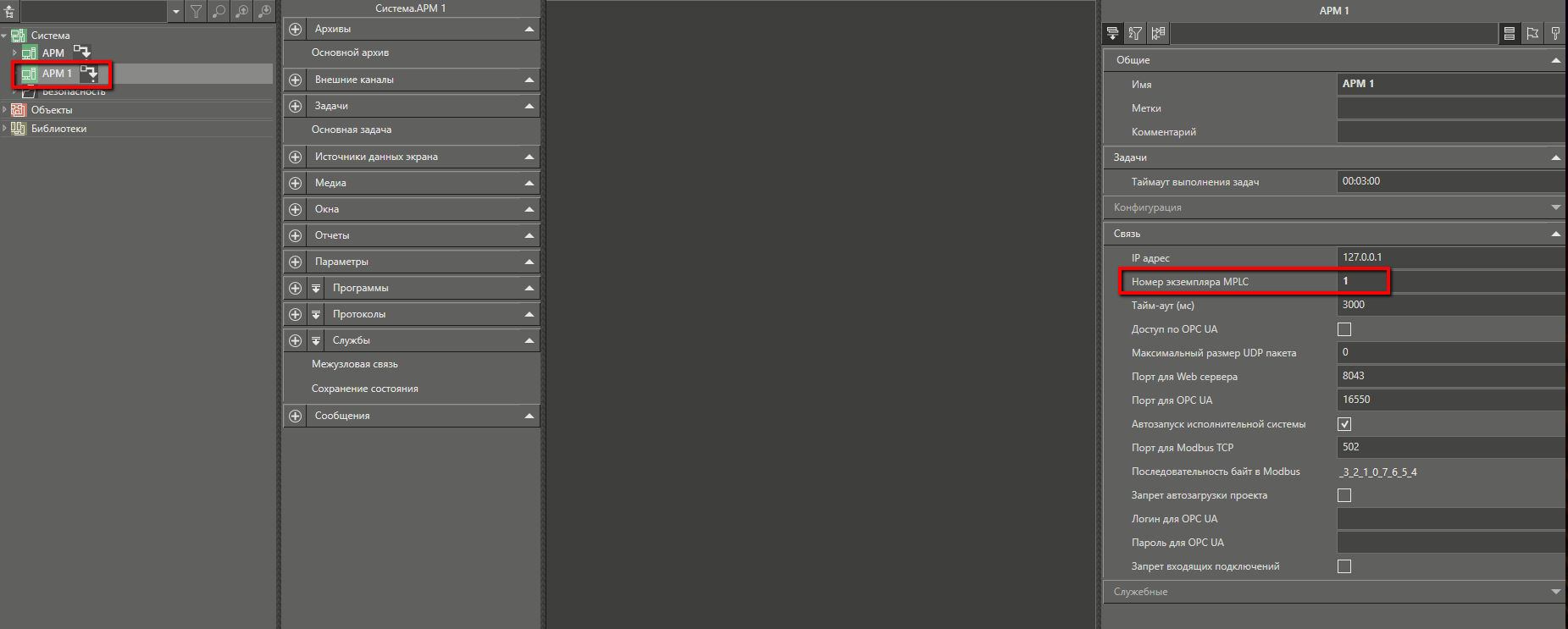

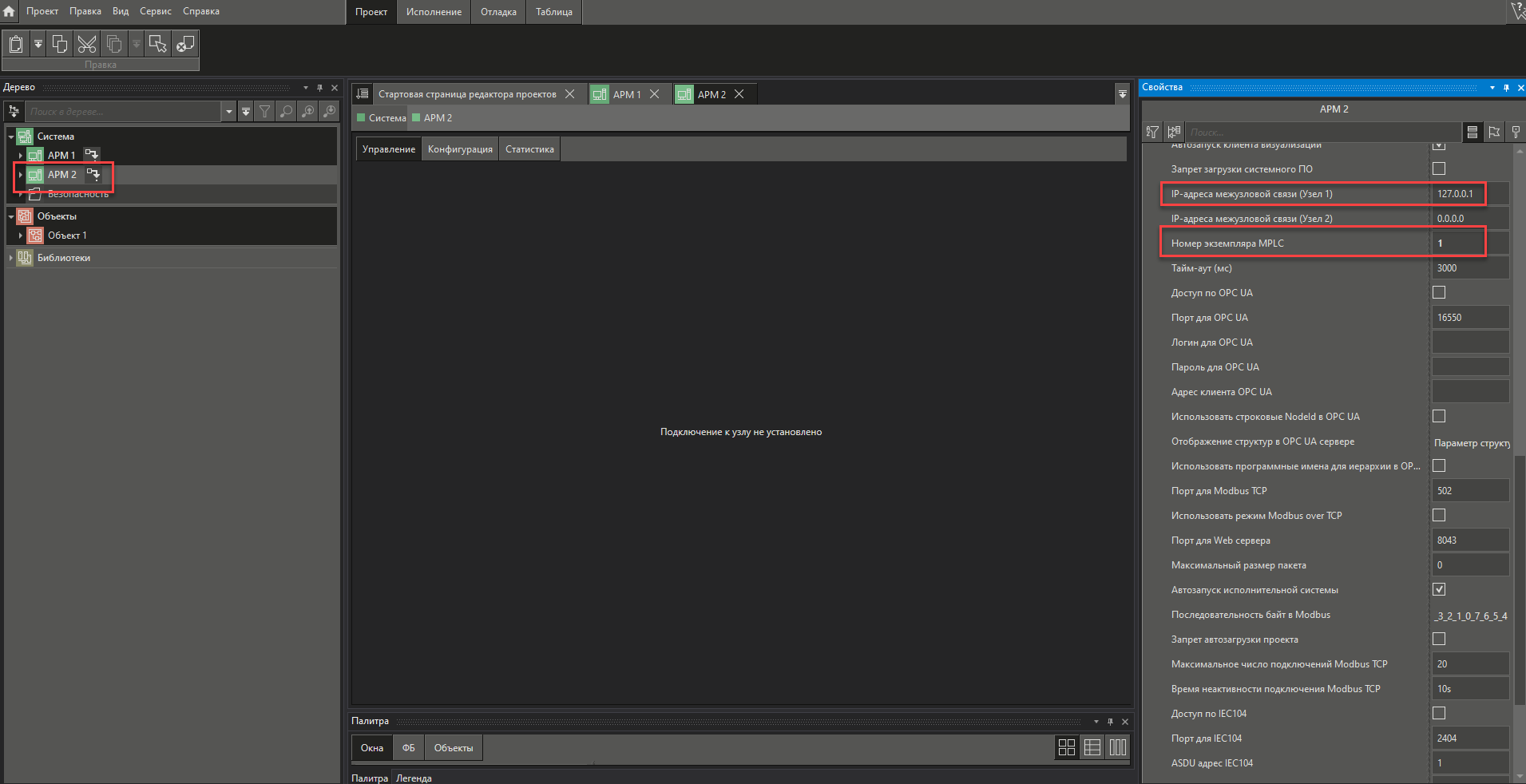

Настройки АРМ 2, который должен запускаться в первом экземпляре:
Загрузить проект в среды исполнения можно как автоматически, так и вручную.

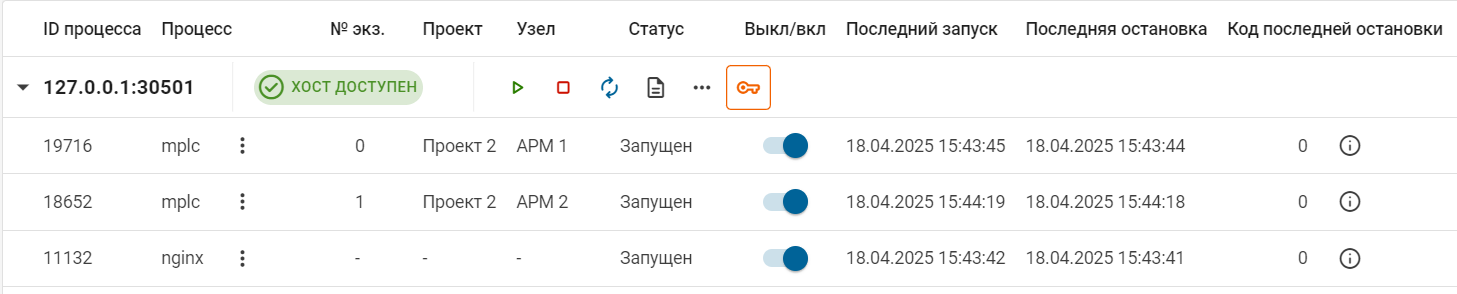

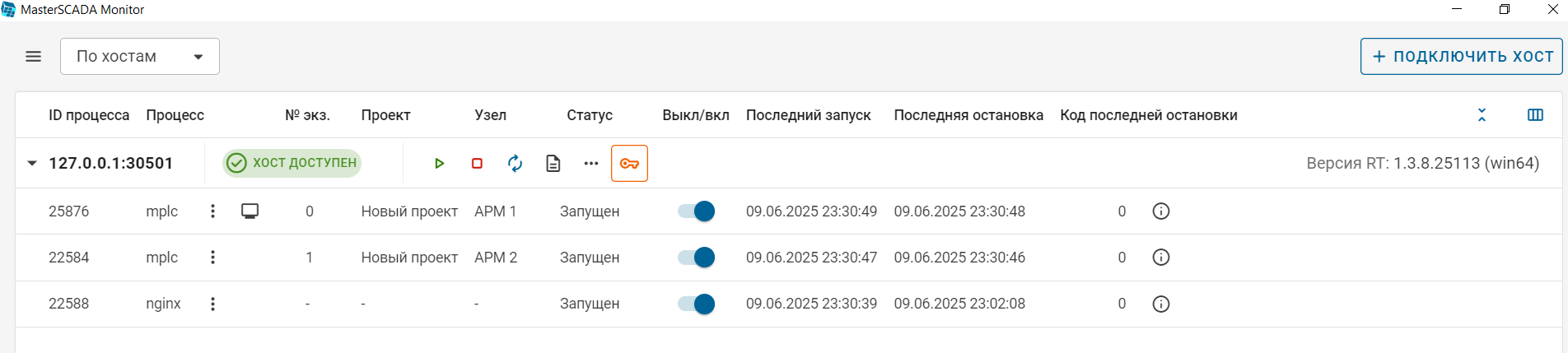

Отображение процессов в MasterSCADA 4D Monitor:
