MasterSCADA 4D поддерживает работу со счетчиками СЕ301, СЕ303 фирмы Энергомера по протоколу МЭК61107.
При обмене узел играет роль ведущего. Поддерживается считывание архивов из счетчика. Работа с этими устройствами возможна через последовательные интерфейсы (RS-232, RS-485, GSM), а при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и т.п.) также и по сетям TCP/IP (Ethernet, Wi-Fi).
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

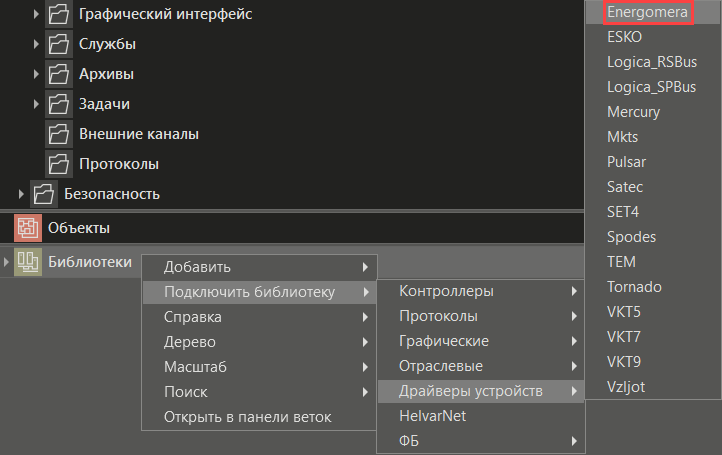

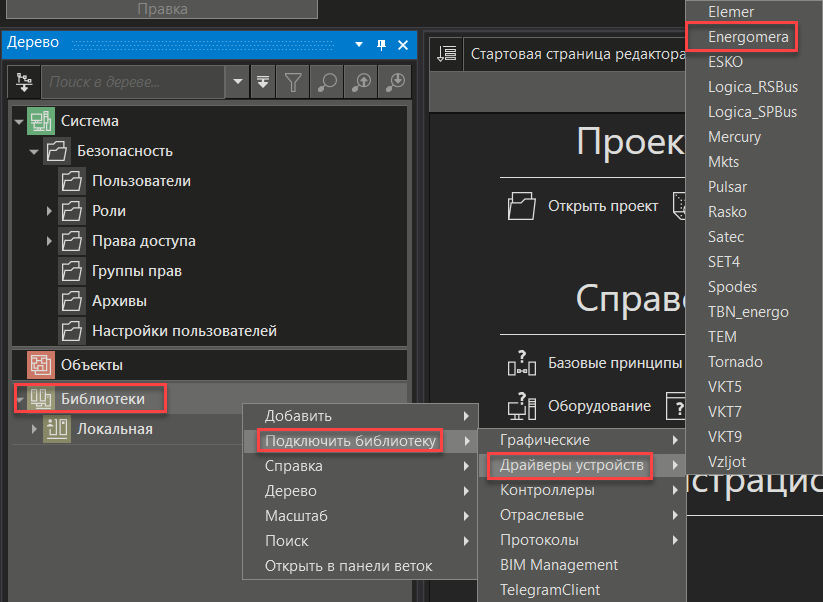

Для получения возможности использования этих счетчиков в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека Energomera имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

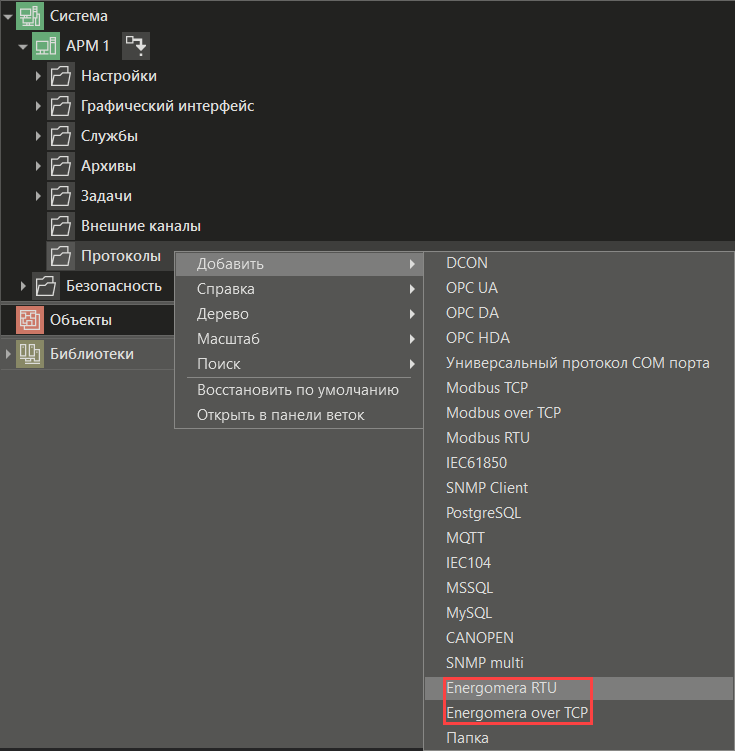

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения счетчика:
•Energomera RTU - если счетчик подключен по последовательному интерфейсу. Настройки этого протокола практически полностью соответствуют настройкам Modbus RTU.
•Energomera over TCP - если счетчик подключен через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus RTU over TCP

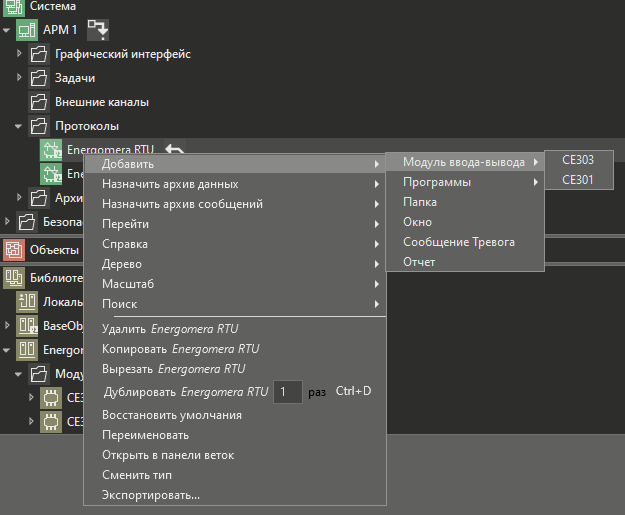

Затем при помощи контекстного меню протокола можно добавить модули ввода-вывода, которые уже содержат все необходимые каналы:
Каждый счетчик имеет те группы каналов, которые характерны для его работы.
Группа |
Назначение |
Counter_Param |
Параметры счетчика |
Measure |
Текущие значения напряжения, тока, мощности и частоты |
PowerProfile |
Профили мощности. Каналы предназначены для передачи архивных значений счетчика – профиля мощности. |
Energy |
Содержит текущие значения энергий |
EnergyArchive |
Содержит архивные значения энергий |
Maximum |
Содержит архив месячных максимумом мощности |
ActualPower |
Содержит архив фактической мощности помесячно |
Поддержаны наиболее используемые функции счетчиков.
Важно! У параметров каналов предназначенных для передачи архивных данных флаг Архивировать установлен по умолчанию. Если у архивируемого параметра группы PowerProfile снять флаг Архивировать, то этот канал выключится из опроса. Если у архивируемого параметра группы EnergyArchive снять флаг Архивировать, то опрос канала продолжится, но значение в канал не запишется.
Поддерживаются следующие модули ввода-вывода:
После добавления в дерево проекта модулей ввода-вывода, настраивается панель свойств модулей.
Каждый модуль ввода-вывода имеет выход Отказ, а также группы каналов, согласно его максимальной конфигурации.
Если в опросе каких-либо каналов нет необходимости, то можно либо удалить их из конфигурации элемента уже после добавления его в дерево системы, либо сначала создать экземпляр модуля в пользовательской библиотеке, затем из его конфигурации удалить незадействованные каналы, после чего использовать в проекте уже новый видоизмененный библиотечный элемент.
