Счетчики ПСЧ-4ТМ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии

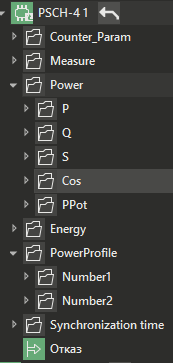

Вид счетчика добавленного в протокол в дереве системы:
Состав каналов счетчика:
Название |
Назначение |
Группа Counter_Param |
|
SerialNumber |
Указывается серийный номер счетчика |
CurrentTime |
Показывает текущее время, установленное в счетчике |
Группа Measure |
|
Группа U A B C AB BC CA |
Содержит каналы предназначенные для получения текущих значений напряжения для каждой фазы, а также межфазные напряжения: Фаза А Фаза B Фаза C Межфазное АВ Межфазное BC Межфазное CA |
Группа I A B C |
Содержит каналы предназначенные для получения текущих значений тока для каждой фазы. Фаза А Фаза B Фаза C |
F |
Служит для получения значения частоты |
Группа Power |
|
Группа Р SUM A B C |
Содержит каналы предназначенные для получения текущих значений активной мощности для каждой фазы (кВт). Суммарное значение по всем фазам Фаза А Фаза B Фаза C |
Группа Q SUM A B C |
Содержит каналы предназначенные для получения текущих значений реактивной мощности для каждой фазы (кВАр). Суммарное значение по всем фазам Фаза А Фаза B Фаза C |
Группа S SUM A B C |
Содержит каналы предназначенные для получения текущих значений полной мощности для каждой фазы (кВА). Суммарное значение по всем фазам Фаза А Фаза B Фаза C |
Группа Cos SUM A B C |
Содержит каналы для получения текущих значений коэффициентов активной мощности. Суммарное значение по всем фазам Фаза А Фаза B Фаза C |
Группа PPot SUM A B C |
Содержит каналы для получения текущих значений мощности активных потерь в линии передачи (кВт). Суммарное значение по всем фазам Фаза А Фаза B Фаза C |
Группа Energy |
|
Группа FromReset |
Содержит накопленное значение энергии с момента сброса счетчика для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится четыре канала. A+ - для активной энергии прямого направления R+ - для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления |
Группа Year_now |
Содержит накопленное значение энергии за текущий год для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится четыре канала. A+ - для активной энергии прямого направления R+ - для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления |
Группа Year _before |
Содержит накопленное значение энергии за предыдущий год для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится четыре канала. A+ - для активной энергии прямого направления R+ - для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления |
Группа Day_now |
Содержит накопленное значение энергии за текущие сутки для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится четыре канала. A+ - для активной энергии прямого направления R+ - для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления |
Группа Day_before |
Содержит накопленное значение энергии за предыдущие сутки для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится четыре канала. A+ - для активной энергии прямого направления R+ - для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления |
Группа Month |
Задержит архив накопленных месячных значений для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится пять каналов. A+ - для активной энергии прямого направления R+ - для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления Pointer - служебный канал По умолчанию все параметры каналов группы архивируются. |
Группа Emonth_begin |
Содержит архив накопленных значений, сохраненных в начале каждого месяца для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится пять каналов. A+ - для активной энергии прямого направления R+- для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления Pointer - служебный канал По умолчанию все параметры каналов группы архивируются. |
Группа Day |
Задержит архив накопленных суточных значений для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится пять каналов. A+ - для активной энергии прямого направления R+ - для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления Pointer - служебный канал По умолчанию все параметры каналов группы архивируются. |
Группа Day_begin |
Содержит архив накопленных значений, сохраненных в начале каждого дня для каждого из четырех возможных тарифов, и для их суммы. Каждый тариф представлен в виде группы. В каждой группе содержится пять каналов. A+ - для активной энергии прямого направления R+- для реактивной энергии прямого направления A- - для активной энергии обратного направления R- - для реактивной энергии обратного направления Pointer - служебный канал По умолчанию все параметры каналов группы архивируются. |
Группы PowerProfile.Number1 и PowerProfile.Number2 |
|
P+ |
Передаются архивные значение активной мощности прямого направления. По умолчанию параметр канала архивируется. |
Q+ |
Передаются архивные значение реактивной мощности прямого направления. По умолчанию параметр канала архивируется. |
P- |
Передаются архивные значение активной мощности обратного направления. По умолчанию параметр канала архивируется. |
Q- |
Передаются архивные значение реактивной мощности обратного направления. По умолчанию параметр канала архивируется. |
Pointer |
Служебный канал. |
Группа Synchronization time |
|
Run |
Позволяет выполнить синхронизацию времени. Изменяет время, заданное ранее в счетчике. |
Error |
Сообщает об ошибки синхронизации. |
Каждый модуль ввода-вывода имеет выход Отказ
Важно! У параметров каналов предназначенных для передачи архивных данных флаг Архивировать установлен по умолчанию. Если хоть у одного параметра канала, входящего в состав групп PowerProfile или Energy, снять флаг Архивировать, то выключается из опроса вся эта группа целиком.
