При первом подключении устройства рекомендуется создать новый проект в MasterSCADA 4D и проверить подключение устройства в этом новом проекте. Это упростит выявление возможных проблем и, при необходимости, получение диагностической информации.
Для начала, создайте новый проект и подключите библиотеку Energomera. Затем добавьте в проект узел (АРМ или Контроллер), и если проверка выполняется не на локальном компьютере, укажите IP-адрес.

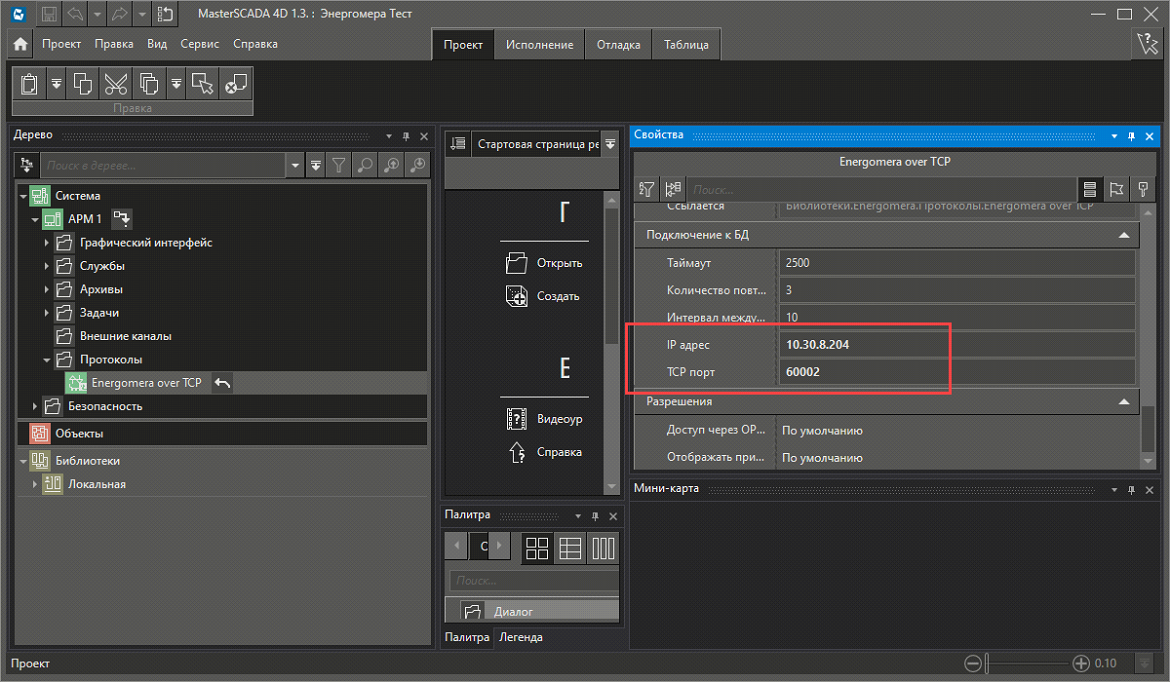

В узел (АРМ или Контроллер) добавьте соответствующий протокол Energomera, в зависимости от типа подключения (COM или TCP). Задайте необходимые параметры соединения для этого протокола:

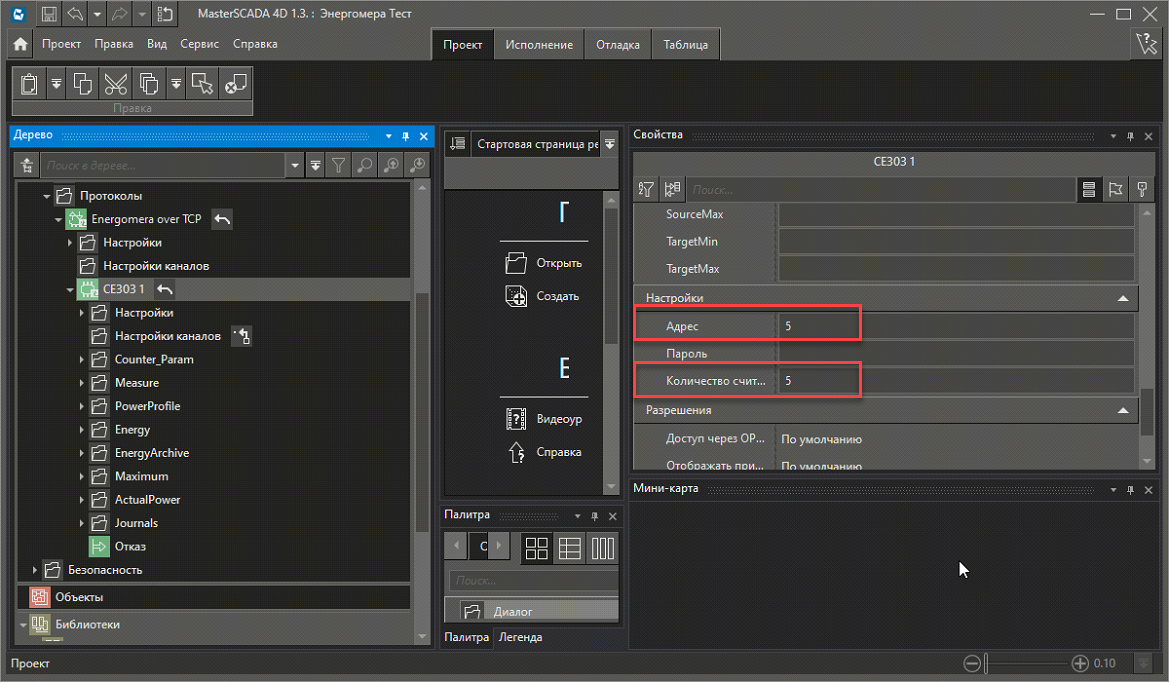

Используя контекстное меню, добавьте модуль ввода-вывода СЕ301 или СЕ303. В панели свойств модуля Energomera задайте настройки Адрес и Пароль:
При первичном подключении, для проверки корректности соединения, рекомендуется временно исключить практически все переменные из настройки конфигурации, оставив только группу Counter_Param, содержащую канал текущего времени.
Далее запустите проект в режим исполнения:

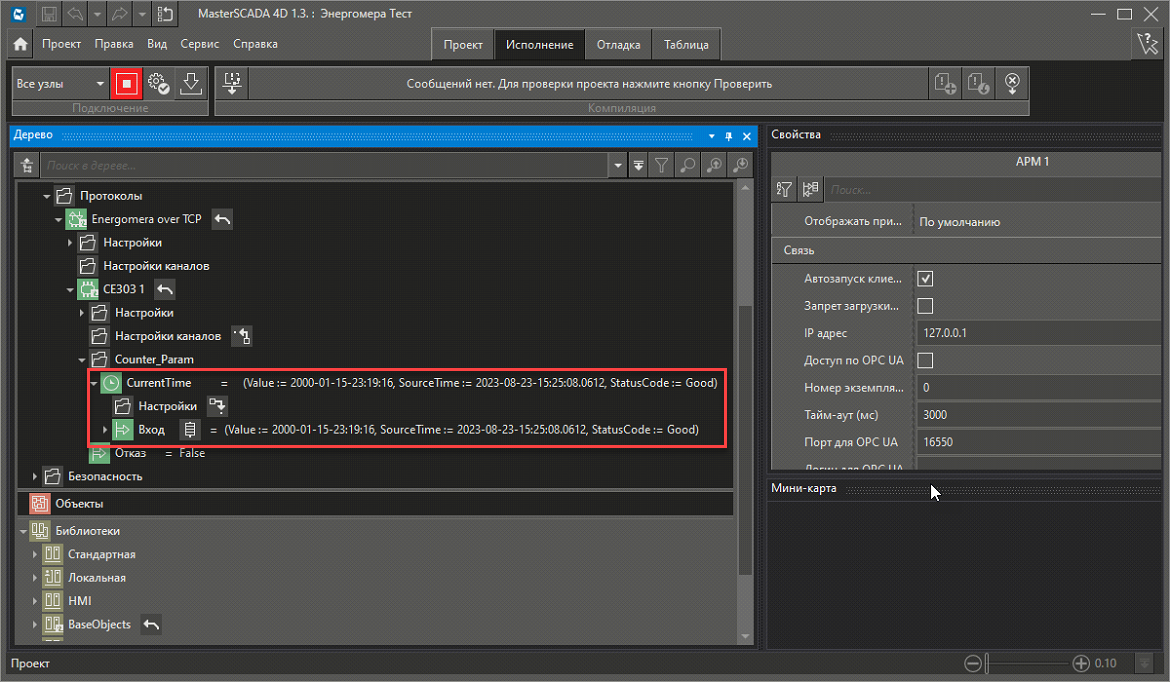

Если все корректно, то на канале CurrentTime отобразиться текущее время счетчика.

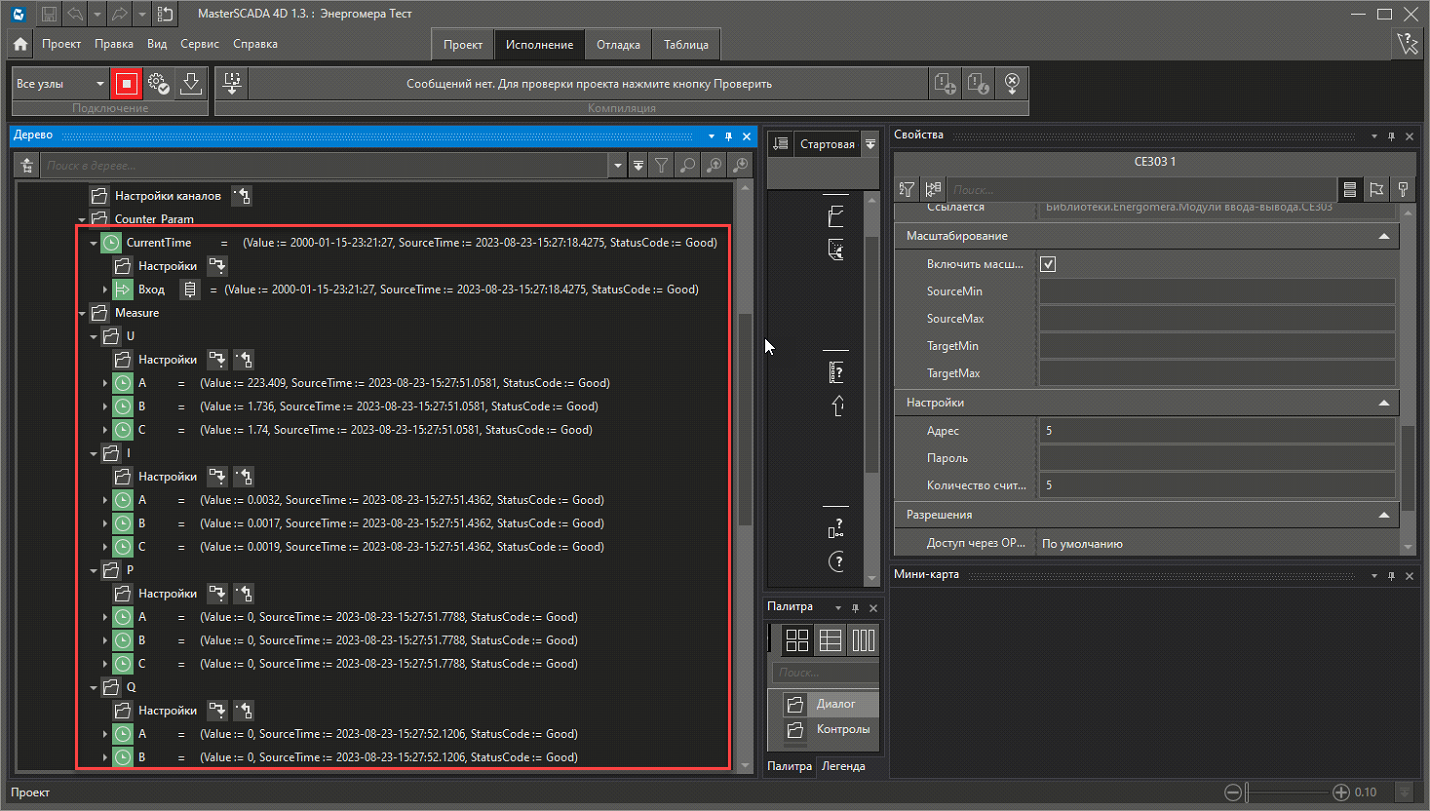

После этого, вы можете вернуть все изначальные настройки счетчика и перезапустить режим исполнения. Через некоторое время, значения должны будут отобразиться в в дереве проекта:
Важно! Если в устройстве большое количество тегов, то и полная проверка счетчика может занять несколько минут. Поэтому, если после раскрытия структуры данных вы не видите значений, не волнуйтесь, это нормально. Просто подождите некоторое время.
Если на шине присутствует несколько счетчиков, то следует провести аналогичную проверку для всех устройств.
Если все параметры успешно считываются, рекомендуется оптимизировать процесс опроса, исключив из проекта все ненужные параметры. Чем меньше параметров будет в счетчике, тем быстрее будет осуществляться опрос. После настройки устройства, вы сможете скопировать его в рабочий проект через буфер обмена или добавить в пользовательскую библиотеку.
Смотрите также:
Проверка связи с устройством Energomera через конфигуратор
