При первом подключении к устройству рекомендуется начать с проверки его связи с помощью стандартного конфигуратора, предоставленного производителем - утилиты AdminTools. Вы можете загрузить этот конфигуратор, перейдя по данной ссылке.
После инсталляции запустите утилиту. В окне авторизации по умолчанию используется логин ADMINISTRATOR и пустой пароль:

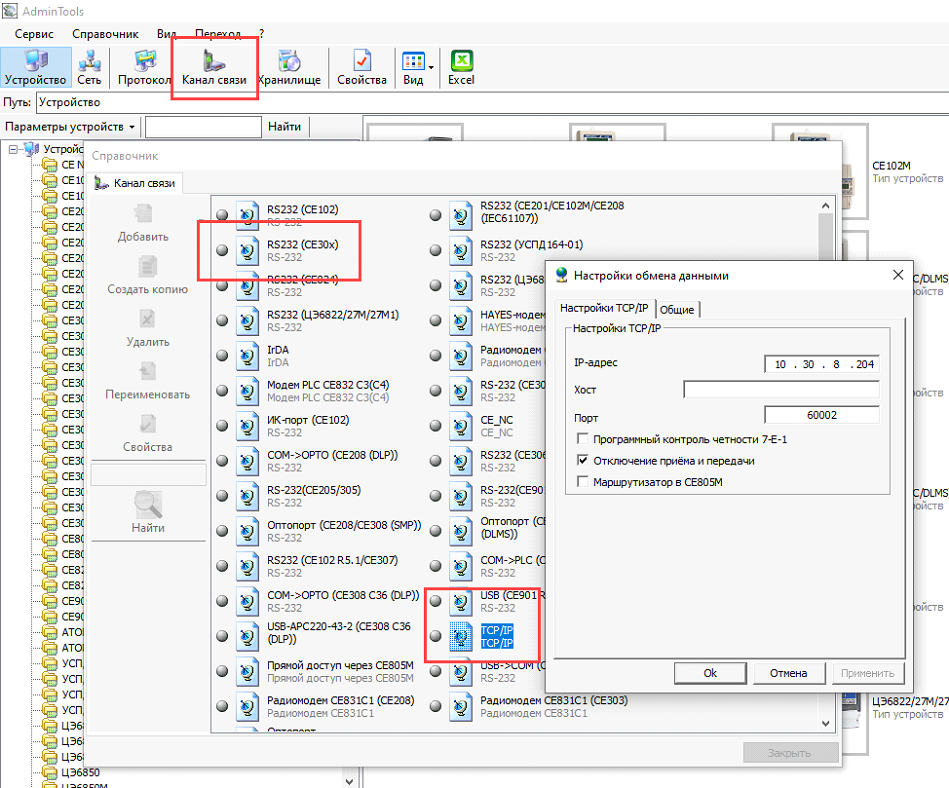

Кликните по разделу Канал связи, определитесь с типом соединения - RS232 или TCP/IP, в зависимости от используемого вами типа подключения, и установите необходимые параметры подключения:
Нажмите ОК, затем выберите тип счетчика СЕ303 или СЕ301 в дереве устройств.

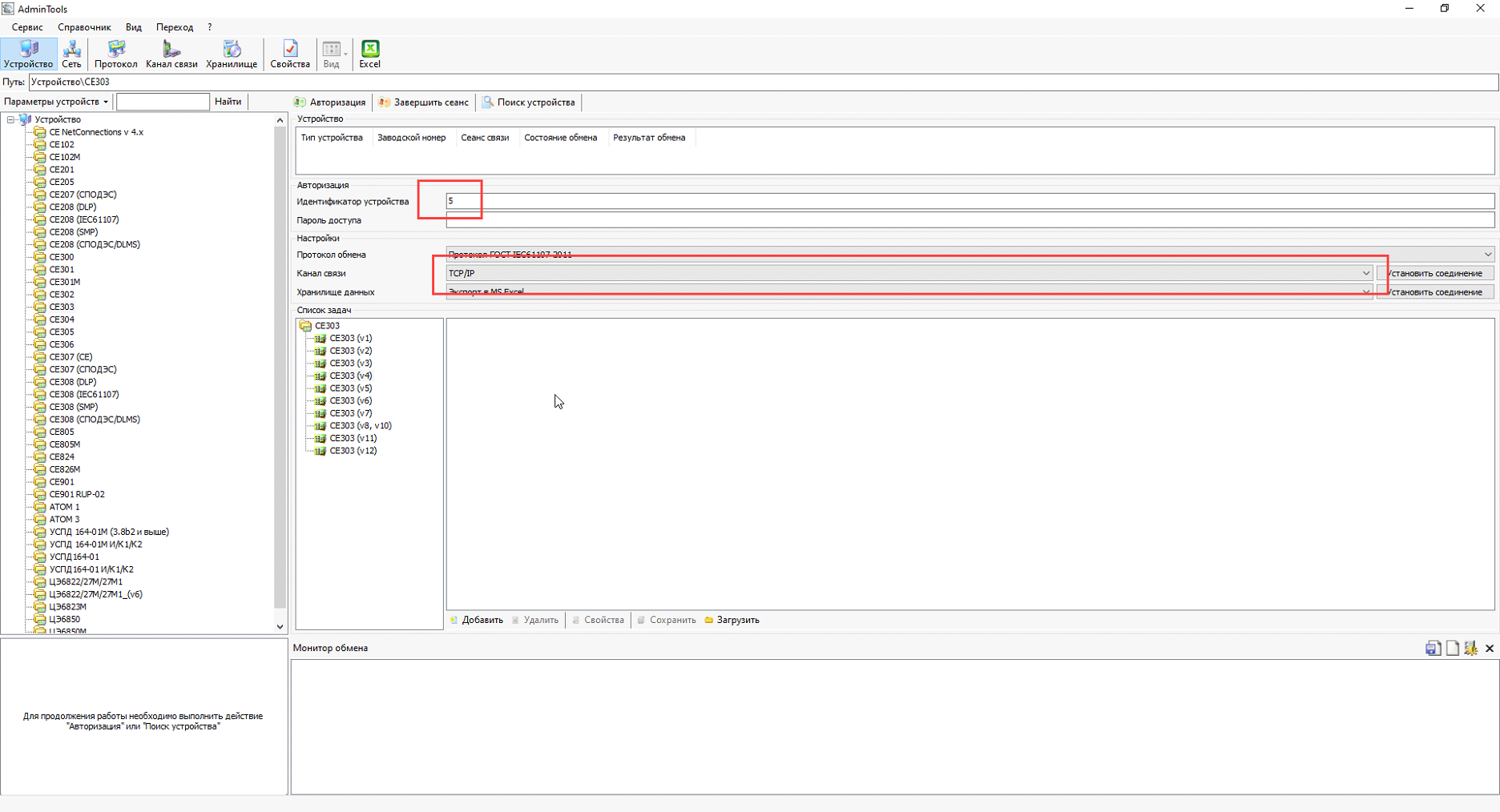

Задайте Идентификатор устройства и Пароль, затем выберите Канал связи - TCP/IP и нажмите Установить соединение. По умолчанию идентификатор устройства (его адрес) состоит из последних пяти цифр серийного номера, без нулей в начале значащих цифр. Пароль по умолчанию - пустое значение.
Если при попытке установить соединение или выполнить авторизацию возникнет ошибка, необходимо провести проверку настроек подключения подключения - IP адрес и порт, в случае TCP подключения или номер COM порта, скорость, четность, стоп-биты.
Важно! Стоит учитывать, что по умолчанию Энергомера использует 7 бит данных, с контролем четности.
Также стоит проверить физическое подключение к прибору и адрес устройства.
Если авторизация пройдена успешно, то можно переходить к настройке протокола в MasterSCADA 4D - нажмите на кнопку Завершить сеанс.
Важно! По желанию, вы можете использовать AdminTools для получения полной информации о параметрах вашего устройства, таких как напряжение, ток, накопленная энергия, а также архивные данные. Это может пригодиться, например, для сравнения с данными в MasterSCADA 4D. Для этого просто щелкните по найденному устройству в дереве, и вы увидите список всех доступных параметров, которые можно считать.
