Мертвая зона – это величина (измеряемая в абсолютных единицах) в пределах которой колебания переменной не записываются в архив.
Использование мертвой зоны — это механизм прореживания архивных данных по значению. Оно отсекает незначительные колебания величины (как правило, вызываемое различными помехами).
Какое значение задавать данное этому параметру? Мы рекомендуем задавать эту величину равную классу точности измерительного канала прибора. Т.е., к примеру, мы измеряем температуру 0-180⁰ с точностью 0.5% от диапазона (приведенная погрешность). Таким образом колебания значений меньшие 0.9 градуса находятся ниже класса точности, и их нельзя считать достоверными, а значит и записывать в архив нет смысла.

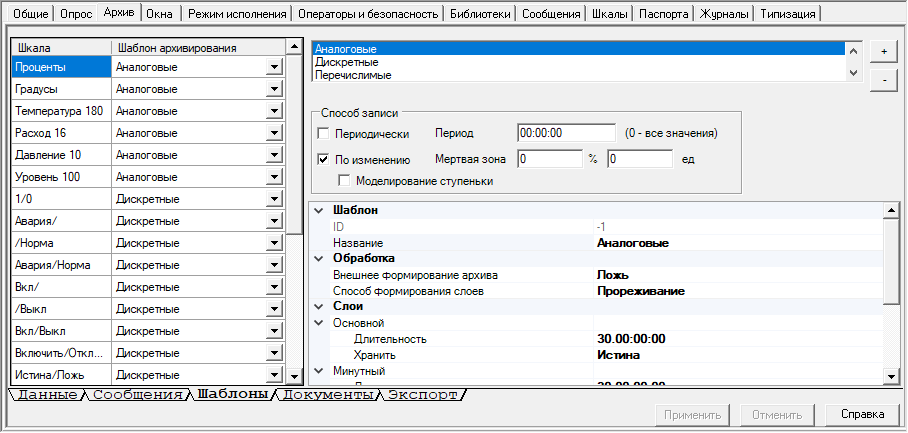

Удобно задавать мертвые зоны архивирования на вкладке Система – Архив – Шаблоны.
Если переменная имеет шкалу – то применяется поле Мертвая зона %, в противном случае – Мертвая зона ед. Шаблонов архивирования можно сделать несколько – под различные варианты архивируемых переменных. При этом в левой части вкладки находятся все шкалы, созданные в проекте – каждой шкале можно назначить свой шаблон архивирования. Т.е. нет необходимости настраивать у каждой переменной проекта мертвые зоны, достаточно сделать набор шаблонов, назначить нужным шкалам, и все переменные имеющие данные шкалы получат настройки архивирования.
Отдельным пунктом следует упомянуть флаг Моделирование ступеньки - подробно он разобран в главе Настройки архива отдельной переменной, а также в разделе справки "Архивирование данных". Его необходимо устанавливать в двух случаях:
1.Переменная может меняться скачкообразно – давление, расход.
2.Переменная является уставкой – уставки по определению меняются скачкообразно.
Уставкам помимо флага Моделирование ступеньки также рекомендуется установить мертвую зону 0. В противном случае небольшие корректировки регулируемой величины, введённые оператором, не запишутся в архив, и на тренде не отобразятся. Можно сделать для уставок собственный шаблон архивирования.
Таким образом для корректной настройки прореживания выполните следующие действия.
1.Создайте в проекте шкалы нужных вам величин и назначьте их переменным.
2.В шаблонах создайте несколько шаблонов архивирования. Например, для температур, шаблон с мертвой зоной 0.5%, для давлений – 0.25% и флагом моделирование ступеньки, для уставок – с мертвой зоной 0 и моделированием ступеньки.

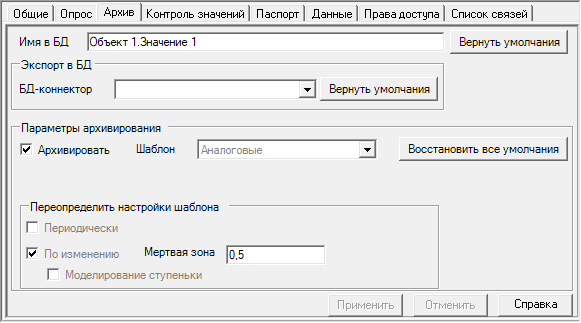

3.Назначьте нужный шаблон архивирования шкалам. Если переменная не имеет шкалы – назначьте ей шаблон архивирования вручную – на вкладке Архив.
Если потребуется изменение настроек архивации (например, изменить величину мертвой зоны), то следует делать это в шаблоне архивирования.
