Модуль PLC-270-EMC-MRMI00-00-IO - модуль преобразователей интерфейса для узла ONI PLC-270 (v8_5_x)).

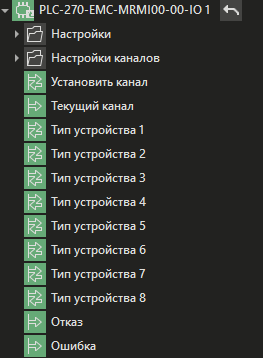

Вид модуля при добавлении в протокол Modbus TCP:
Каналы модуля PLC-270-EMC-MRMI00-00-IO:
Название канала |
Тип значения |
Доступ |
Описание канала |
Установить канал |
INT |
InOut |
Ручное переключение канала. По умолчанию -1 - автоматический режим |
Текущий канал |
INT |
Input |
Текущий канал резервирования. По умолчанию 0 |
Тип устройств 1 - Тип устройства 8 |
STRING |
InOut |
В параметры указываются через ";": •Порядковый номер подключенного к шине модуля (от 1 до 8); •Тип каналов модуля (DI/DO/DIO); •Количество каналов. Если модулей меньше 8 - оставить начальное значение параметра пустым |
Порядок работы с модулем:
1.Настраиваются каналы Тип устройств 1 - Тип устройства 8;
2.Лишние созданные папки с каналами можно удалять;
3.Включить отображение детального дерева;
4.Выполнить скрипт Расчет регистров PLC-270-EMC-MRMI00-00-IO из библиотеки ONI.
5.Будут созданы папки с каналами (каждая папка соответствует устройству на шине), адреса которых рассчитаны в соответствии с указанной в параметрах Тип устройства N конфигурацией;
6.Лишние созданные папки можно удалять.
Важно! Скрипт ищет все устройства, начинающиеся на PLC-270-EMC-MRMI00-00-IO, не меняйте имя модуля до исполнения скрипта
