Модуль PLC-W-ACS-MBRTU-IP-EXT - модуль преобразователей интерфейса для узлов для узлов ONI PLC-W-CPU-06 (v7_2 - 7_3_x) и ONI PLC-W-CPU-06 (v7_4_x).

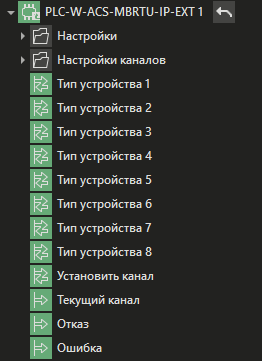

Вид модуля при добавлении в протокол Modbus TCP:

PLC-W-ACS-MBRTU-IP-EXT

Каналы модуля PLC-W-ACS-MBRTU-IP-EXT:

Название канала	Тип значения	Доступ	Описание канала
Установить канал	INT	InOut	Ручное переключение канала. По умолчанию -1 - автоматический режим
Текущий канал	INT	Input	Текущий канал резервирования. По умолчанию 0
Тип устройств 1 - Тип устройства 8	STRING	InOut	В параметры указываются через ";": •Порядковый номер подключенного к шине модуля (от 1 до 8); •Тип каналов модуля (DI/DO/DIO); •Количество каналов. Если модулей меньше 8 - оставить начальное значение параметра пустым

Порядок работы с модулем:

1.Настраиваются каналы Тип устройств 1 - Тип устройства 8;

2.Лишние созданные папки с каналами можно удалять;

3.Включить отображение детального дерева;

4.Выполнить скрипт Расчет регистров PLC-W-ACS-MBRTU-IP-EXT из библиотеки ONI.

5.Будут созданы папки с каналами (каждая папка соответствует устройству на шине), адреса которых рассчитаны в соответствии с указанной в параметрах Тип устройства N конфигурацией;

6.Лишние созданные папки можно удалять.

Важно! Скрипт ищет все устройства, начинающиеся на PLC-W-ACS-MBRTU-EXT, не меняйте имя модуля до исполнения скрипта.
