Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку OWEN.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с оборудованием ОВЕН. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

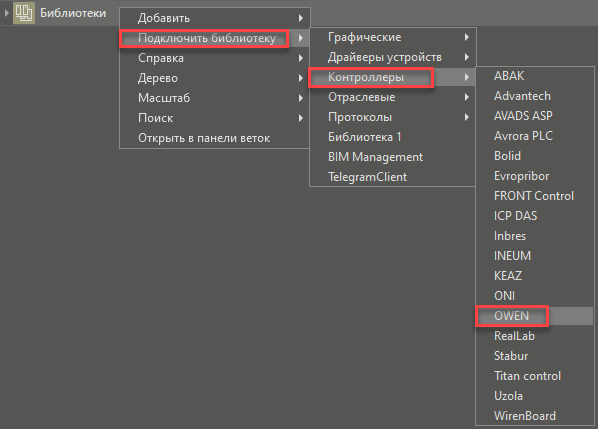

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ OWEN.
После этого библиотека OWEN отобразится в полном Дереве библиотек.

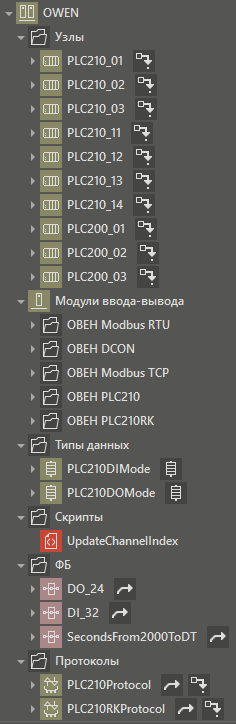

Библиотека OWEN содержит группы: Узлы, Модули ввода-вывода, Типы данных, Скрипты, ФБ и Протоколы для контроллеров ОВЕН:
Группа Узлы библиотеки OWEN содержит следующие конфигурации контроллеров ОВЕН: PLC210_01, PLC210_02, PLC210_03, PLC210_11, PLC210_12, PLC210_13, PLC210_14, PLC200_01, PLC200_02, PLC200_03.
Группа Модули ввода-вывода библиотеки OWEN содержит следующие подгруппы:
Группа Типы данных содержит встроенные типы данных PLC210DIMode, PLC210DOMode, предназначенные для работы с быстрыми дискретными входами и выходами.
Группа Скрипты содержит пример UpdateChannelIndex - скрипт для автоматического изменения ID каналов.
Группа ФБ содержит три ФБ для работы с ПЛК:
•DO_24 - выполняет объединение 24 дискретных входных сигналов в один 24-битный выходной сигнал, а также обрабатывает качество и временные метки этих сигналов;
•DI_32 - распаковывает (демультиплексирует) 32-битное входное значение в 32 отдельных дискретных сигнала, а также распространяет общие метку времени и признак качества на все выходы;
•SecondsFrom2000ToDT - выполняет преобразование времени, заданного в виде количества секунд, прошедших с 1 января 2000 года, в структуру даты и времени в формате DT.
Группа Протоколы содержит встроенные протоколы:
•PLC210Protocol (для узлов PLC210_01, PLC210_02, PLC210_03, PLC200_01, PLC200_02, PLC200_03).
•PLC210RKProtocol (для узлов PLC210_11, PLC210_12, PLC210_13, PLC210_14).
После подключения библиотеки контроллеры станут доступны для добавления в Дерево системы.
