Окно – это элемент проекта. Оно может использоваться как самостоятельно, так и в качестве составной части другого окна.
Окна создаются в группах Ресурсы.Окна следующих элементов:
•объект;
•канал;
•тег.
Кроме того, они могут быть созданы в группе Окна у узлов.

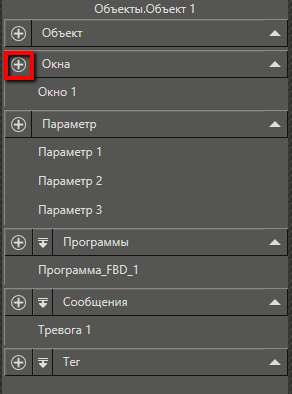

Уникальные окна, т.е. встречающиеся в проекте один раз, добавляются в контекстном меню родительского элемента при помощи команды Добавить.Окно или через контекстную панель:
Окна, которые встречаются в проекте многократно, необходимо типизировать, т.е. создать библиотечное окно, которое можно будет использовать в дальнейшем, перетаскивая его из библиотеки в нужное место проекта.
Вид элемента Окно в деревьях MasterSCADA 4D зависит от режима отображения дерева.
Если при разработке проекта используется упрощенное дерево, то окно представляется в виде простого элемента: . А в случае, если используется полное дерево, окно имеет вид:
Основная работа с окном осуществляется в редакторе HMI, поэтому внутренняя структура окна в дереве проекта используется редко. Если полностью раскрыть внутреннюю структуру окна, то можно увидеть, что его составные части соответствуют одноименным вкладкам легенды редактора HMI.
После добавления окна в проект, редактор HMI откроется автоматически.

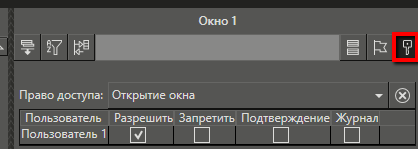

Если окно будет содержать различные элементы управления, то необходимо убедиться в том, что в нем корректно назначены права доступа пользователей. Если для окна требуется настроить специальные права доступа, отличные от тех, которые заданы у родительского элемента, то необходимо отметить или снять соответствующие флаги в панели свойств окна:
В этом случае появится дополнительная группа Права доступа в структуре окна в дереве.
