Разработка графического интерфейса проекта основана на том, что один элемент Окно может быть вставлен в другой элемент Окно. Для упрощения описания, элемент Окно, используемый в качестве графического интерфейса в клиенте визуализации в режиме исполнения, называется мнемосхема, а вставляемый в него элемент Окно называется графический элемент. В этом смысле мнемосхема создается методом размещения на ней графических элементов, как библиотечных, так и созданных пользователем. Пользовательский графический элемент создается в библиотеке таким же образом, как мнемосхема, т.е. представляет собой комбинацию нескольких библиотечных графических элементов.
Мнемосхема, вставленная в другую мнемосхему, становится графическим элементом.

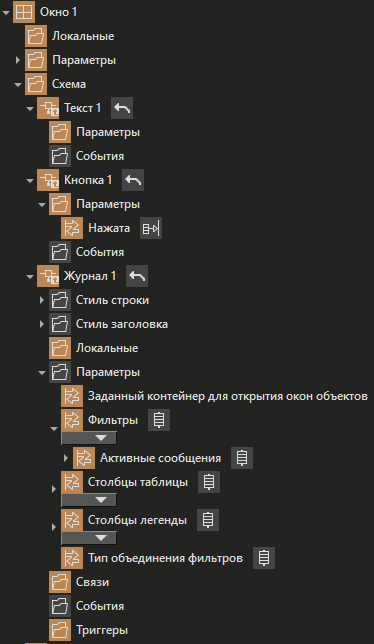

Элемент Окно имеет предопределенную структуру, которая видна только в полном дереве:
Назначение групп:
Название |
Назначение |
Локальные |
Группа содержит локальные параметры окна, используемые для обеспечения внутренней логики работы окна. Соответствует вкладке легенды Локальные. |
Параметры |
Содержит параметры окна. Соответствует вкладке легенды Параметры. |
Схема |
Содержит элементы, которые находятся в окне. Каждый элемент может иметь внутри себя дополнительные группы, которые применимы для того или иного элемента. Соответствует вкладке легенды Элементы. |
Связи |
Содержит связи между элементами окна и параметрами проекта. Соответствует вкладке легенды Связи. Если дважды кликнуть левой кнопкой мыши по какому-либо элементу группы, то откроется соответствующий этому элементу Конвертер значений. |
События |
Содержит настроенные события для окна. Соответствует вкладке легенды События. |
Медиа |
Показывает медиа, добавленные в окно. Соответствует вкладке легенды Медиа. |
Триггеры |
Показывает триггеры, добавленные в окно. Соответствует вкладке легенд Триггеры. |
Методы |
В текущей версии не поддерживается. |
Права доступа |
Эта группа появляется в случае, если для окна были настроены права доступа. |
Структура элементов окна
Каждый графический элемент, также как и окно, имеет свою предопределенную структуру.
Все графические элементы содержат группы Параметры и События. Наличие остальных групп зависит от свойств конкретного элемента:
В отличие от окна, у графических элементов в папке Параметры отображаются только:
•параметры динамизированных свойств элемента;
•пользовательские параметры;
•некоторые параметры контролов:
oпараметры журнала: Фильтры, Столбцы таблицы, Столбцы легенды, Тип объединения фильтров, Заданный контейнер для открытия окон объектов;
oпараметры справочника и таблицы: Столбцы таблицы, Источник данных;
oпараметры тренда: Перья;
oпараметры графика XY График: Перья, Границы;
oпараметры столбчатой диаграммы: Перья;
oпараметры индикатора событий: Фильтры, Тип объединения фильтров;
oпараметры карты: Кластеризация, Максимальный радиус кластера (pixel), Заливка кластера, Цвет текста кластера, Название кластера, Фон текста кластера, Кольцевая диаграмма в кластере, Отображать легенду, Название легенды, Позиция легенды, Условия заливки, Источник данных.
Важно! Для отображения всех параметров графических элементов нужно использовать табличное представление проекта.
